自动物料输送/搬运小车应用滚轮导轨

更多产品及应用技术文章，点击进入技术分享栏目。

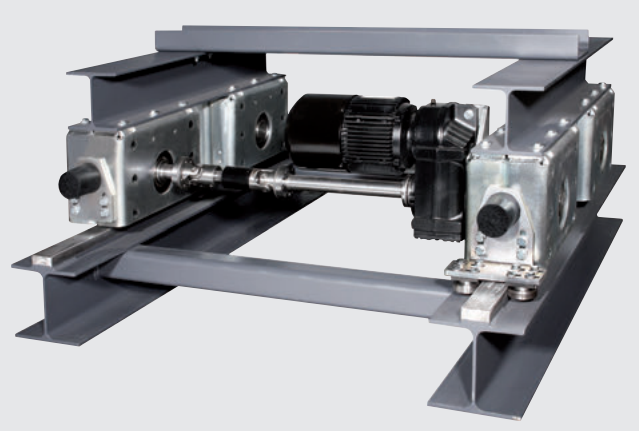

目前市场上通用的物流输送小车的图片如下：

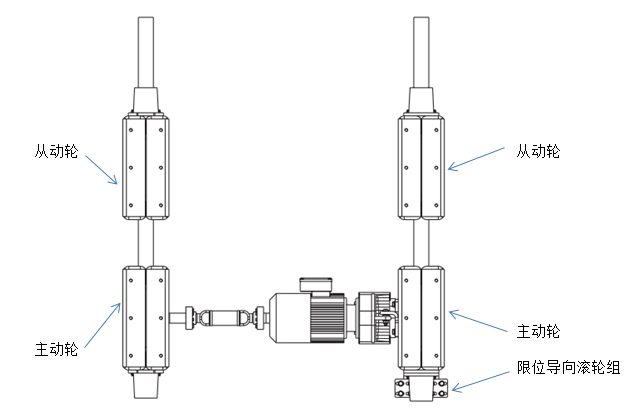

在主动轮和平导轨之间的摩擦力的驱动下，小车进行直线运动；其结构原理示意图如下：

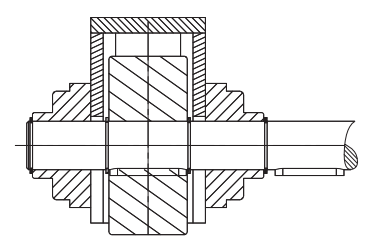

主动轮的轮子和传动轴，通过键连接在一起；轮子的两边，有支承轴承：

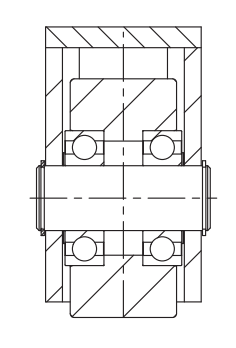

从动轮中装有滚轮轴承，起承载和随动作用：

限位导向滚轮组，通过4个滚轮沿着平导轨的两侧面运动，起到限位导向的作用。

针对物料输送小车应用，滚轮导轨的解决方案包括如下产品：
一：导轨

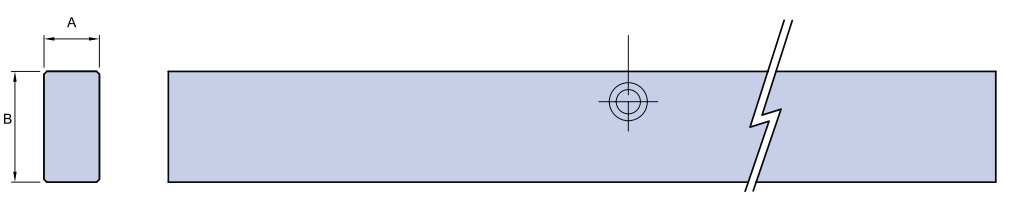

为平导轨，表面淬硬；详细说明，请参考文章：平导轨+曲面滚轮=高速滚轮导轨系统：

二：从动轮中的曲面滚轮

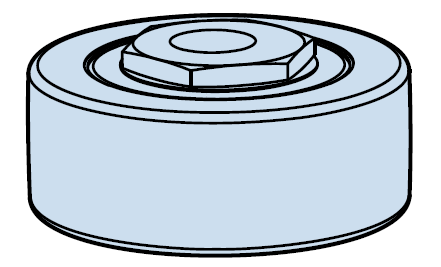

曲线滚轮为双列球轴承或双列圆锥轴承；其工作载荷可达8吨；8吨承载情况下，滚轮寿命为500公里：

三：限位导向滚轮组中的曲面滚轮
4个滚轮中，导轨一侧的两个为同心滚轮，另侧两个为偏心滚轮，方便安装：
