模块化精密环形流水线-组成模块

更多产品及应用技术文章，点击进入技术分享栏目。



以环形导轨为基础的精密环形流水线，实现了模块化，可以像搭积木一样来装配：

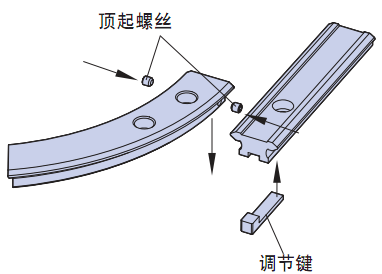

一：环形导轨的各部分将有编号，并且接头处经过精磨；圆弧导轨段和直线导轨段的连接，采用如下这种顶丝销子对齐方式；不需要额外的机械加工，只需一段段安装固定：


二：环形导轨的直线段，安装在铝型材上；确保了支架也可以采用工业铝型材，大大简化了装配工作；详见文章：以工业铝型材为基础结构件的环形流水线：

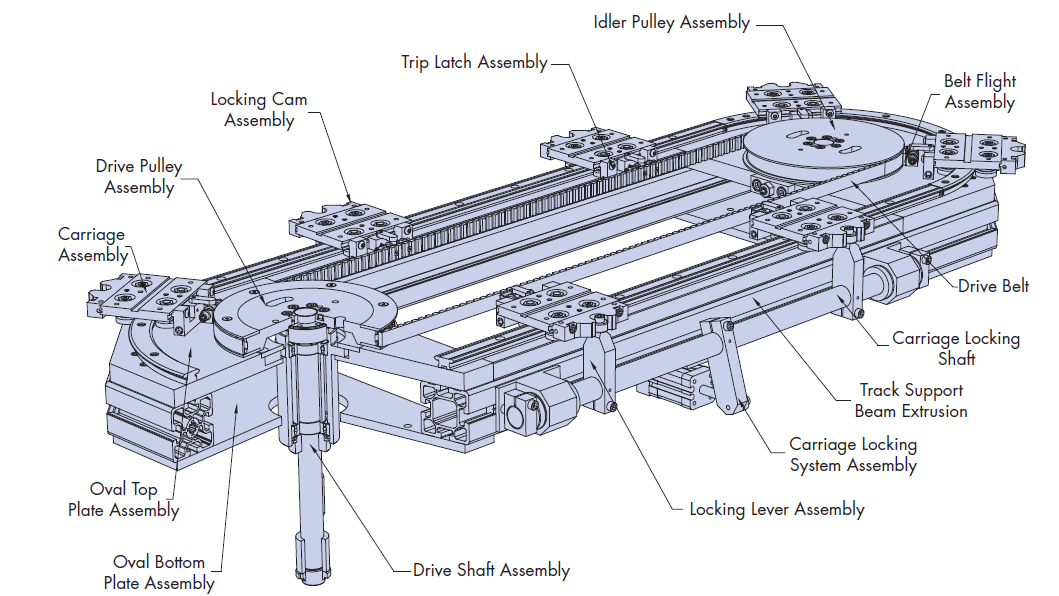

下面以椭圆形环形流水线为例，来说明包含哪些模块：

如下核心部件，配合工作，将很好地保证系统的精度：
一：环形导轨

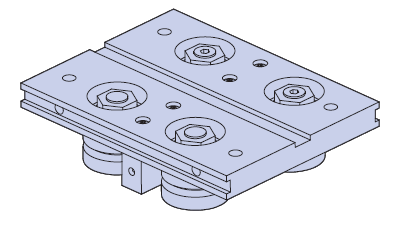

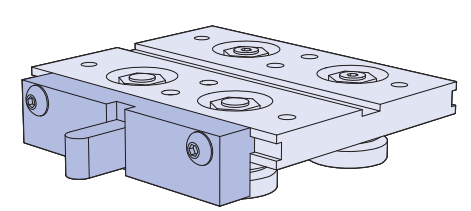

二：滑座 (Carriage Assembly)
可根据实际应用需要的工位数，来配备相应数量的滑座。

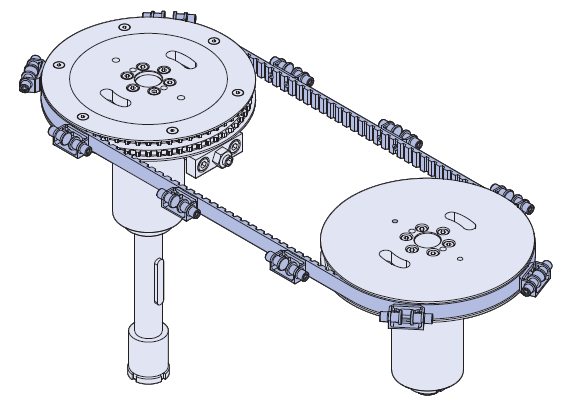

三：驱动同步皮带 (Drive Belt)

为高强度同步带，内带钢丝绳；孔已经打好，并且皮带扣（Belt Flight Assembly）已经装好：

四：直线导轨安装铝型材 (Track Beam Support Extrusion)
配有T型导条（Slide Attachment Profile），可把直线导轨通过T型导条的螺纹孔，固定在铝型材上：

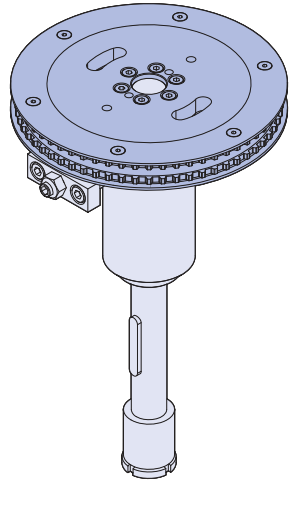

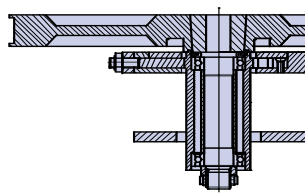

五：皮带轮驱动轴
左下图所示灰色部分为驱动轴，其上安装的是同步带轮；可在其底部安装驱动电机；驱动轴，带皮带轮张紧机构，方便调节同步带的张紧：

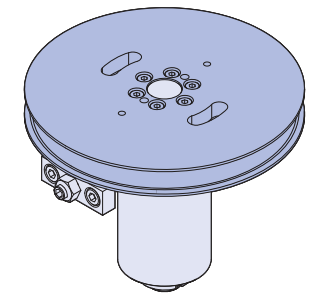

六：惰轮支撑轴
右下图所示灰色部分为惰轮轴；带皮带张紧调节机构：

上述模块为核心模块，是模块化精密环形流水线的核心基础。

如下模块，我们可供应；我们也可以提供图纸，方便你自行加工或外购：

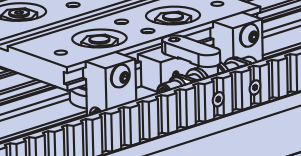

一：滑座连接块 (Latch Assembly)
这是一个黄铜做的机械加工件，用来和皮带扣配合，形成皮带和滑座之间的可活动连接：

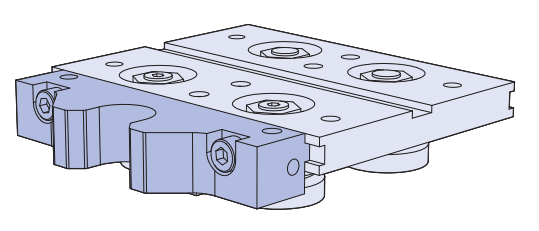

二：压紧块 (Locking Cam Assembly)
为了得到高的重复定位精度，需要采用滑块锁紧装置；安装在滑座上的部分为“压紧块”：

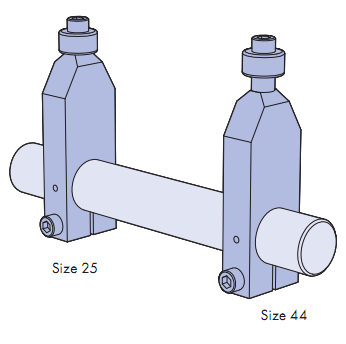

三：压紧顶杆 (Locking Lever Assembly)
压紧顶杆压入压紧块的凹槽中，实现夹紧的目的：

四：锁紧装置动力系统 (Basic Carriage Locking Assembly)
通过气缸的往复运动，转动圆轴；圆轴转动，实现压紧顶杆对压紧块凹槽的压入和退出；圆轴的两段，装有支撑轴承座，轴承座通过T型螺母固定在铝型材上：

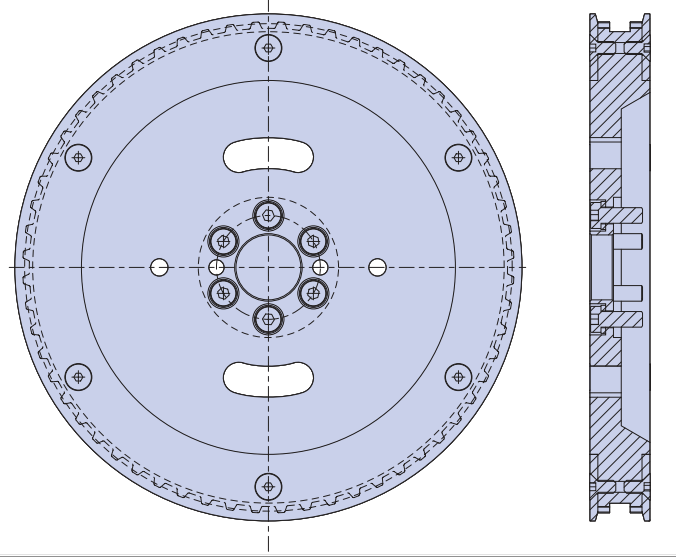

五：皮带轮：
此皮带轮为一机加工件，加上少许装配：把两片法兰安装在皮带轮上；皮带轮的齿的中间部分，需要切出槽来，为了方便皮带扣的紧固螺钉的头部通过：

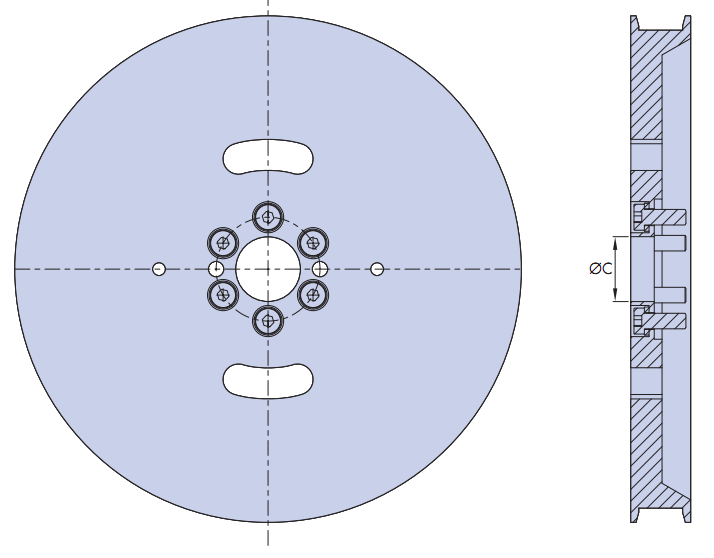

六：惰轮：
惰轮，不带齿，为一机加工件：

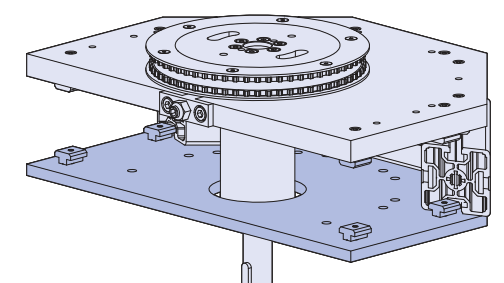

七：圆弧导轨安装板
包括顶板和底板：

圆弧导轨，安装固定在顶板上；并且直线导轨，也有一小段安装固定在上面；也就是说，圆弧段和直线段接合的部分，是在这块平板上的，方便调整。
底板和顶板，一起实现和直线导轨安装铝型材的连接和固定：

采用上述模块，将极大地方便环形流水线的设计和装配工作！
