海普克(HEPCO)经济型线性模组

更多产品及应用技术文章，点击进入技术分享栏目。

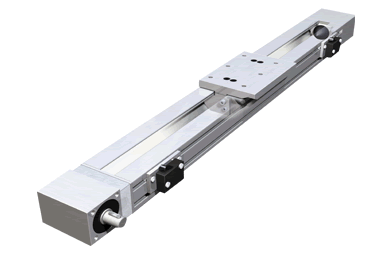

海普克(HEPCO)公司制造的经济型线性模组PDU2和PSD，具有经济实惠和品质优良的特点。线性模组，又被称为直线模组或直线运动单元；是通过铝型材把导轨和同步带或丝杠组合在一起的单元；由于精度保持性好，选型和安装都很方便，在工厂自动还中得到了越来越多的应用。

PDU2是同步带驱动，具有速度快，更实惠的优点，模组长度可达6米；PSD是丝杠驱动的，可采用梯形丝杠或滚珠丝杠，具有精度高，承载能力更大的优点：

PDU2和PSD的共同点在于，采用了同样原理的导轨系统：铝型材成型时，在铝型材腔体的两侧，形成了凹进去的V型导轨面；滑块的两侧的V型面上装有滚轮；通过4排滚轮，在内凹V型导轨面上滚动，实现了直线运动。这种设计具有如下优点：
1. 由于不需要再额外安装直线导轨，这样就节省了费用。
2. 滚轮在V型面上的滚动，可实现高的线速度。
3. 工作原理类似于滚轮V型导轨，可以实现免维护运行。
