系统中使用的滚轮轴承,作为导轨滚轮在导轨面上滚动。滚轮轴承和普通轴承比较,具有如下特点:
一:滚轮轴承的精度等级为P4,有些指标参数精度等级为P2,以保证滚动时平稳且可高速运行,线速度可达10米/秒。
二:滚轮轴承所加的润滑脂为高等级油脂,长期有效,使用过程中,不需添加。
三:滚轮轴承的外圈的外表面,是在导轨面上滚动的,需要外圈外表面硬且耐磨;为了能够承受冲击载荷,外圈比普通轴承的厚。
四:同心滚轮轴承和偏心滚轮轴承,可配套使用,方便滚轮轴承和滚轮导轨之间的游隙调整。

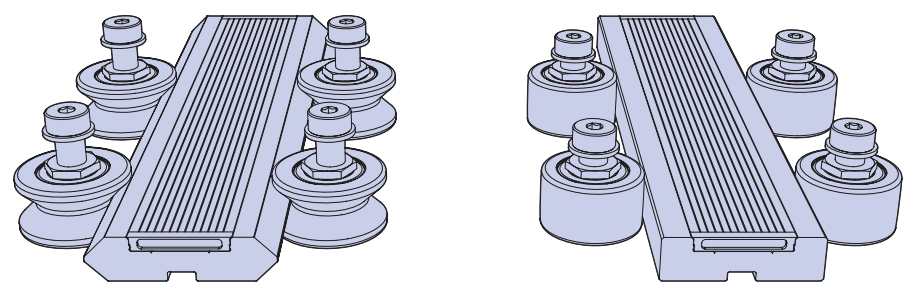

五:滚轮轴承从外圈的形状来看,可分为两种:V型槽轴承,外球面轴承。V型槽轴承作为V型导轮和V型导轨配套使用;外球面轴承作为平导轮和平导轨配套使用。
我们的滚轮轴承,主要是用载荷来区分的,分为普通载荷滚轮轴承和重载滚轮轴承;普通载荷V型轴承的V型槽的角度为70度,重载V形轴承的V形槽的角度为90度:
1. GV3普通载荷滚轮轴承:
V型轴承工作载荷可达:轴向载荷为2500N,径向载荷5000N;外球面轴承的工作载荷可达径向8000N(计算轴承的寿命时,请使用工作载荷,计算结果将更为准确;额定载荷数值比较大,仅供参考和同其它轴承对比之用)。
1.1. V型轴承
V形轴承主要分为两种:
1.1.1 标准V型轴承

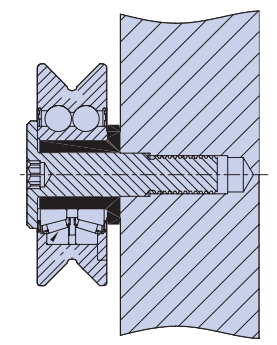

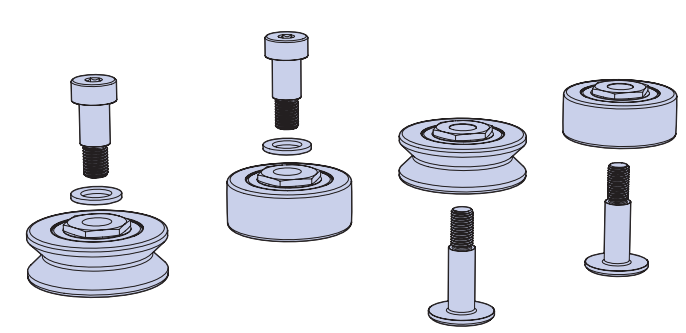

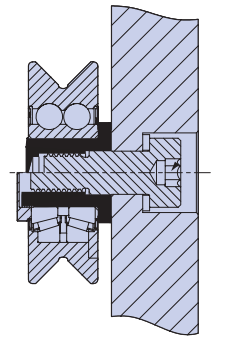

从安装方式来区分,可分为通孔安装方式和盲孔安装方式;当你由于空间的限制,只能在安装板的一边操作时,请选用盲孔安装方式:
从轴承的组成来区分,可分为双列球轴承和两个单列球轴承;双列球轴承的载荷能力更大,两个单列球轴承适应性更强:
1.1.2 薄型V型轴承
轴向的厚度很薄,适合空间狭窄的应用。从安装方式来区分,同样分为通孔安装方式和盲孔安装方式;所有的薄型V型轴承,都是单列球轴承,所以轴向承载能力受到了一定的限制:

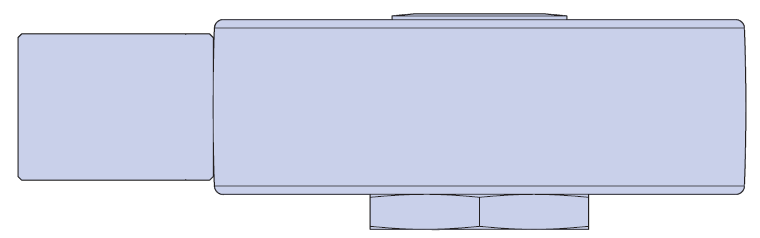

1.2 外球面轴承
主要有两种:一种是标准外球面轴承,采用双列球轴承;另外一种是薄型外球面轴承,采用单列球轴承。安装方式同样分为通孔和盲孔安装方式。
2. HDS2重载滚轮轴承
V型轴承工作载荷可达:轴向载荷为17000N,径向载荷50000N;外球面轴承的工作载荷可达径向80000N(计算轴承的寿命时,请使用工作载荷,计算结果将更为准确;额定载荷数值比较大,仅供参考和同其它轴承对比之用)。
2.1 V型轴承

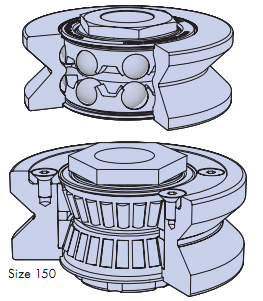

轴承的外径可达150mm,轴承芯子为双列圆锥轴承,其它轴承都为双列球轴承;从安装方式来看,同样分为通孔和盲孔安装方式:
2.2 外球面轴承
轴承的外径可达144mm, 轴承芯子为双列圆锥轴承,其它轴承都为双列球轴承;从安装方式来看,也分为通孔和盲孔安装方式;和GV3一样,同样有薄型外球面轴承可供选择:
滚轮轴承的具体尺寸和参数,请到这个网页中下载GV3和HDS2的样本:
