圆弧导轨-旋转加工应用

更多产品及应用技术文章，点击进入技术分享栏目。



海普克(HEPCO)圆弧导轨，非常合适旋转加工应用，请见如下说明：
1. 滚轮圆弧导轨是以V型导向原理为基础的，具有自清洁功能，可承受恶劣工作环境，非常适合野外使用。自清洁功能更可以把比如切割的切屑，焊接的焊渣等颗粒物从导轨表面上清除掉：

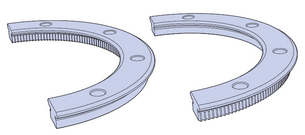

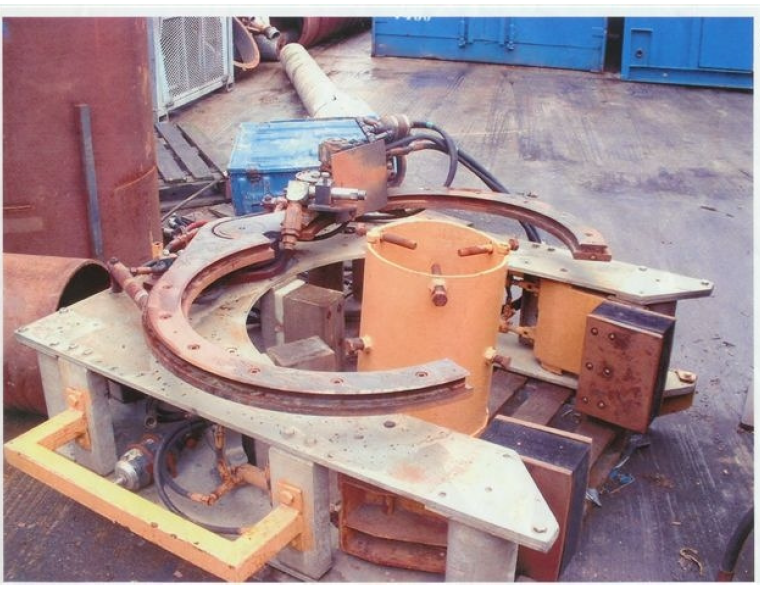

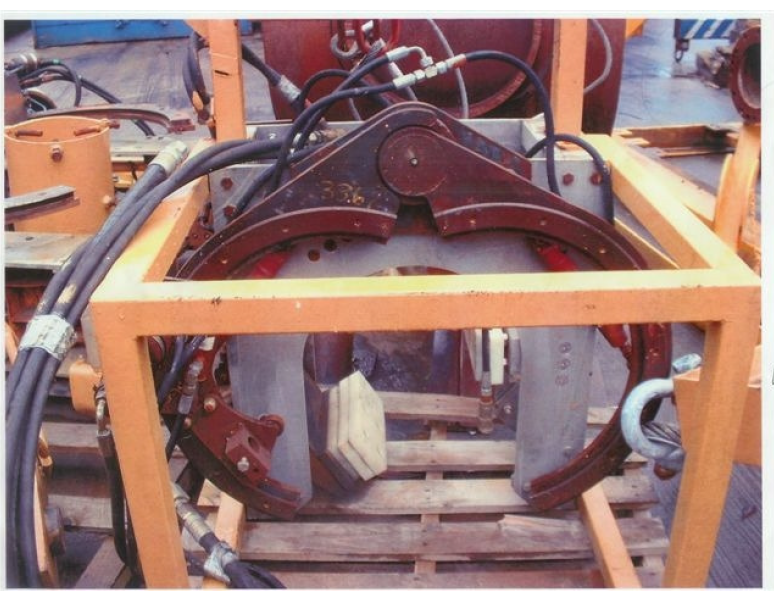

2. 可由两个整180度圆弧导轨组成360度圆弧导轨，可以打开合上。这样的话，当管道很长时，就不需要把圆弧导轨从端部套进去，再移动到需要的位置；或者长管道的两端都被限制住了，没有可以让圆弧导轨套上去的地方；就可以把圆弧导轨张开，套在管道上，然后再合上；请见如下这个应用：管道旋转切割：

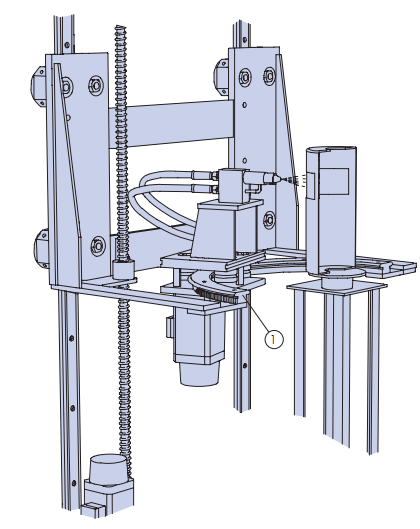

3. 如果你需要的只是一定弧度的弧线运动，那可以选用圆弧导轨段；请见如下这个应用：旋转喷涂：

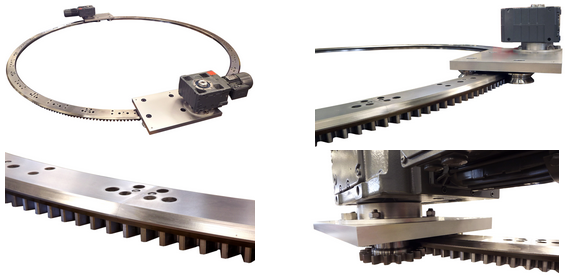

4. 圆弧导轨可带圆弧齿条，把工具安装在滑座上，由电机驱动小齿轮再带动滑座在圆弧导轨上做圆周运动，就可以实现旋转切割，旋转焊接，旋转检测，旋转喷涂等功能：

带电机的齿轮驱动滑座，通过电机转动，带动输出轴上的齿轮转动，齿轮转动带着滑座沿着齿圈转动；更详细的说明，请参考文章：带齿轮齿圈驱动滑座的弧形导轨：

如需要技术咨询，请联系上海派然涛工业技术有限公司！
