导轨铝型材应用二：和滚轮直线导轨配套使用

更多产品及应用技术文章，点击进入技术分享栏目。



工业铝型材，英文名为Aluminium Profile System ，是一种以铝为主要成份的合金材料，铝棒通过热熔，挤压从而得到不同截面形状的铝材料，但添加的合金的比例不同，生产出来的工业铝型材的机械性能和应用领域也不同。应用的领域 一般来讲，工业铝型材是指除建筑门窗、幕墙、室内外装饰及建筑结构用铝型材以外的所有铝型材。和建筑铝型材相比，工业铝型对材质、性能、尺寸公差等都有较严格的要求，其生产难度也相对较大，技术要求也较高。

和直线导轨配套使用的工业铝型材，往往被称作导轨铝型材。导轨铝型材对直线度，平行度，扭曲度等精度指标有更高的要求。

海普克(HEPCO)导轨铝型材，主要分为如下三种：

一：MCS导轨铝型材

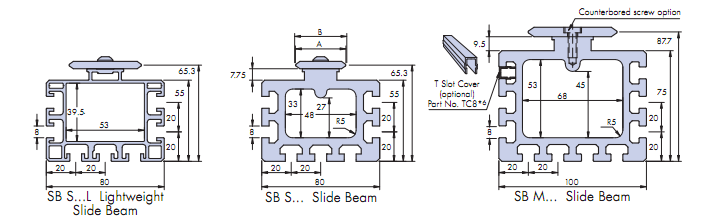

铝型材截面尺寸可达80X160mm。滚轮直线导轨和导轨铝型材之间的连接，通过T型导条，用螺栓固定：


二：GV3导轨铝型材
不带凸台的双沿V型导轨，直接安装在导轨铝型材的平面上；铝型材为中空结构，可作为同步带的循环回路，方便客户自行装配皮带传动直线运动单元：


三：HDS2导轨铝型材
HDS2导轨铝型材的4个角，具有平直且较宽的平面，可作为滚轮导轨的安装表面：


导轨铝型材，极大地方便了滚轮直线导轨的安装，让工程师的设计工作变得方便，让设备的生产和制造变得更简便。
