齿条传动齿轮组件

更多产品及应用技术文章，点击进入技术分享栏目。



在进行齿轮齿条传动系统的设计时，工程师需要考虑到如下两点：
一：装配的时候，齿轮和齿条之间的间隙的微调。
二：齿轮受到的径向力的支承。

工程师可以选择如下这种齿轮组件，来满足上述要求：

一：齿轮固定在一根轴的顶端。
二：减速箱固定法兰和轴之间，有圆柱滚子轴承，用来承受齿轮受到的径向力（如果采用斜齿轮齿条，轴向力将由减速箱的轴承承受）

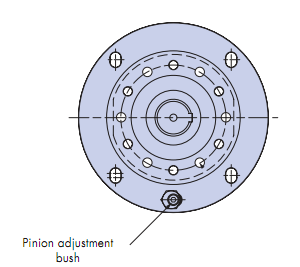

三：法兰上有一个偏心机构，方便对齿轮和齿条之间的间隙进行微调。

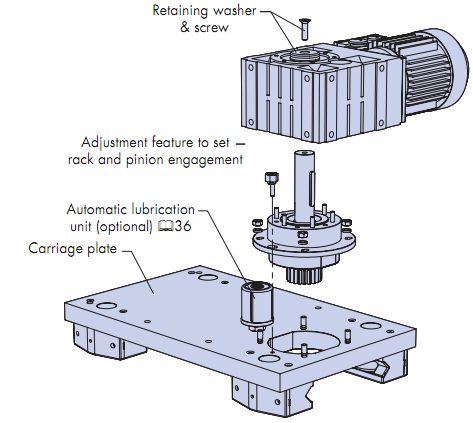

四：通过法兰上的安装孔，可方便地把减速箱固定在滑台上：



采用这种齿轮组件，将使齿轮齿条传动机构的设计和装配变得简单。
