滚轮导轨-大跨距龙门应用

更多产品及应用技术文章，点击进入技术分享栏目。

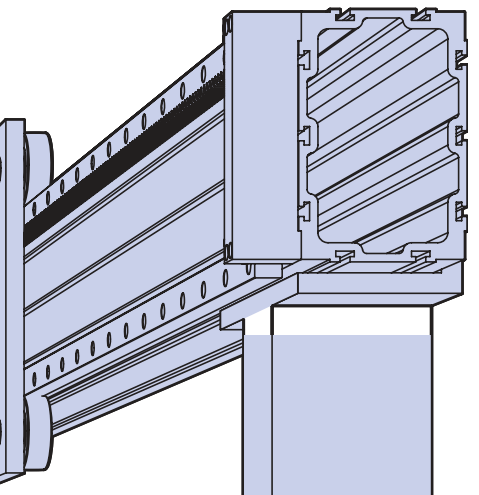

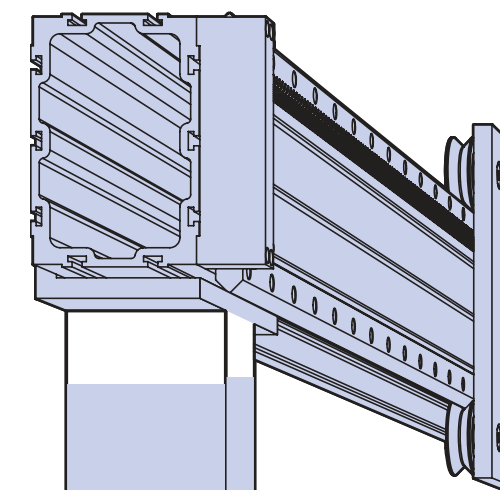

滚轮导轨，是一种高速直线导轨。滚轮V型导轨和滚轮方形导轨的配对使用，适合使用于大跨距龙门应用：因为滚轮V型导轨和滚轮方形导轨的配对使用，使得龙门的两侧相对的导轨的对齐变得简单和容易；如下示意图，将非常直观和清楚地显示这一点：

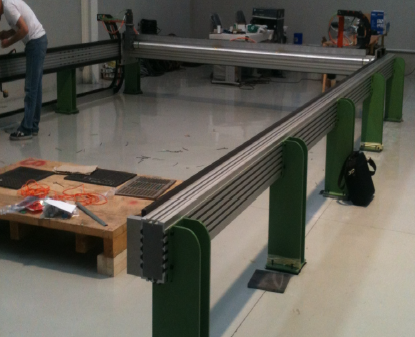

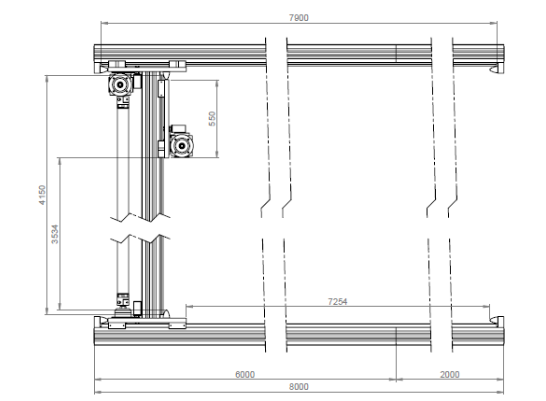

下面是一个典型的应用案例：龙门X轴的行程为7米，跨度为4米：Y轴行程为3米。

Y轴上安装了一台相机和一个扩孔头；相机找到每个孔，然后把扩孔头移动上到孔的正上方。Y轴的载荷为80公斤，0.4米每秒的小速度；X轴的载荷为230公斤，0.4米每秒的线速度。要在7米的行程里，保证龙门的相对的两根轴的平行度，采用了这个方案：两根重载铝型材HB25在一个水平面里平行布置，一根梁上安装的是滚轮V型导轨，另外一根梁上安装的是滚轮方形导轨；由于方形滚轮可沿着方型导轨的表面做轴向运动，所以可容忍V型导轨和方形导轨之间的一定的较大的平行度安装误差。系统的重复定位精度可达+/-0.25mm.
