精密滚轮V型导轨

更多产品及应用技术文章，点击进入技术分享栏目。



精密滚轮V型导轨系统由如下两部分组成：

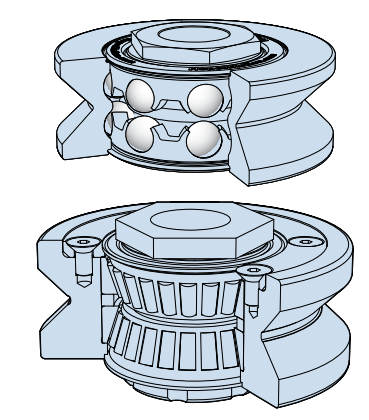

一：精密V型滚轮的精度等级为P4，有些指标的精度等级为P2；和机床主轴轴承是同等精度等级。同时对滚轮轴承的游隙的控制，也是要求很高，为了保证V型滚轮在V型导轨上的滚动的精度。滚轮轴承外圈的V型槽的表面，经过淬硬处理，表面硬度为HRC60，确保耐用性。

二：V型导轨，有普通等级的，有精密级。
精密级的V型导轨的各个表面，都精磨过，表面粗糙度可达N5, 相当于Ra0.4微米，同时导轨的尺寸精度也得到了很好的控制：

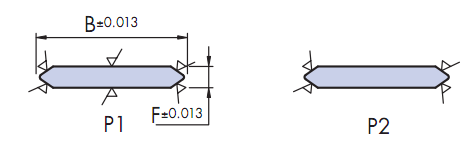

HDS2有如下两种形式的精密V型导轨：HSS单沿V型导轨和HSD双沿V型导轨；HDS2的不锈钢V型导轨，只有精密等级的，采用精磨，也是为了具有更好的防腐性能。

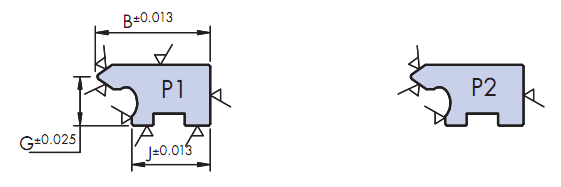

和HDS2不一样，GV3的精密V型导轨再细分为两个精度等级：P1和P2:
