适合粉尘/碎屑环境使用的V型滚轮直线导轨

更多产品及应用技术文章，点击进入技术分享栏目。



V型滚轮直线导轨，可以适应具有极高粉尘/碎屑浓度的工作环境，比如：石材切割，木材加工，陶瓷加工等应用，是因为具有如下特性：

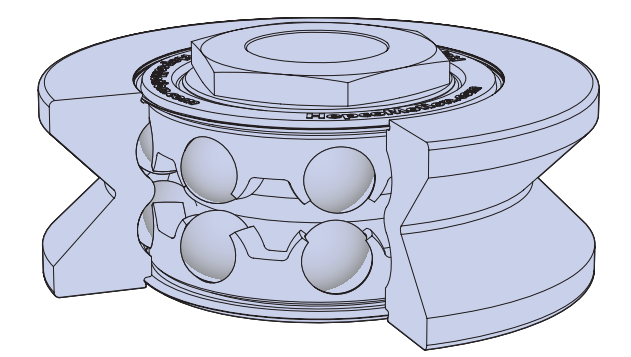

一：V型滚轮的轴承的密封为接触式密封。在运动的过程中，密封件和轴承的内圈和外圈保持良好的接触状态，防止粉尘的进入。密封件的材料为丁晴橡胶，具有良好的压缩比，抗磨及伸长性。



二：V型滚轮在V型导轨上的滚动，可对V型导轨面进行刮檫，所以整个导轨系统具有自清洁功能。V型导轨的两个导轨面，和V型滚轮的V型槽的两个面，在运动过程中，是处于线

接触的状态；V型滚轮的两条线，瞬时高速刮过V型导轨面，可以把积留在导轨面的粉尘/碎屑刮除。


综上所述，V型滚轮直线导轨，应用在粉尘环境中，滚轮直线导轨系统的滚动体-钢球，和V型导轨是不接触的，这就很好地防止了粉尘的进入，确保轴承腔体的清洁，从而确保清洁的润滑。


V型圆弧导轨和V型环形导轨，具有和V型直线导轨一样良好的粉尘性能，同样可以在粉尘环境中工作。由于直线导轨，做的是往复运动，加上防护罩，从理论上说是可行的。但是圆弧导轨和环形

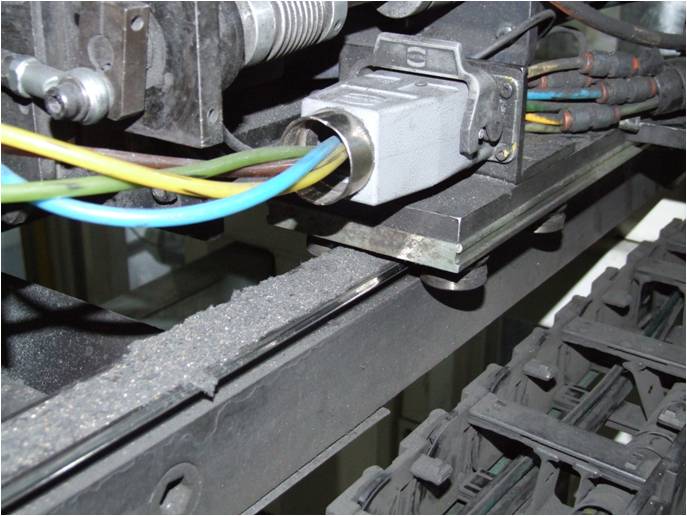

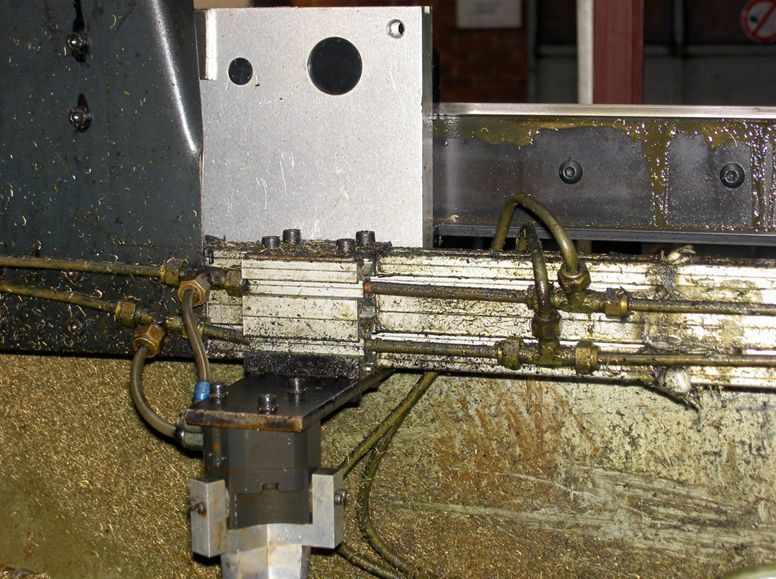

V型导轨是一种导轨系统，适应粉尘环境应用，并实现良好的直线运动，圆周运动和环形运动；如下照片为实际应用案例照片：



为了演示V型滚轮导轨如何在充满碎屑的环境中正常工作，我们制作了一台封闭式的样机，其中有很多铁屑，请参考如下视频：

如下动画，演示了V型滚轮在V型导轨上滚动的时候，如何对导轨表面进行自清洁：
