带齿条的滚轮导轨

更多产品及应用技术文章，点击进入技术分享栏目。

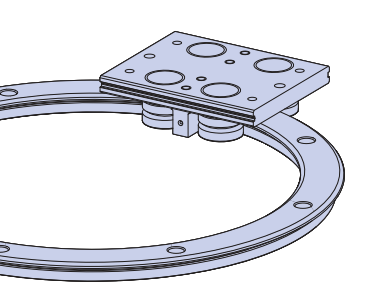

滚轮导轨，可分为滚轮直线导轨和滚轮圆弧导轨：

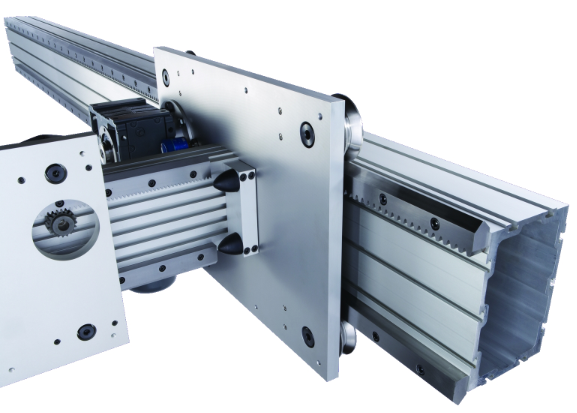

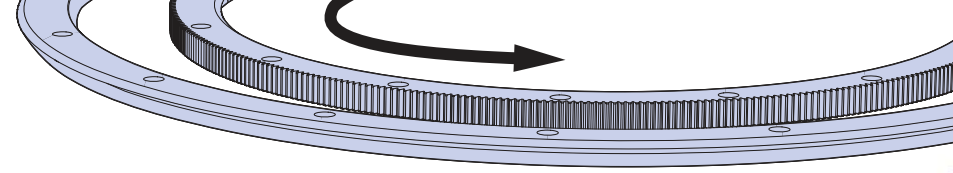

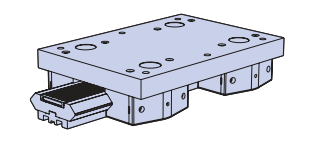

上面的两个图所示的为双沿V型导轨。如果把双沿V型导轨切成两半，就成为了两根单沿V型导轨，两根单沿V型导轨之间的距离可拉长，这样系统就可以承受更大的翻转力矩；其中的一根单沿V型导轨的背面可加工出齿条来，成为带齿条的滚轮导轨，简化了设计和方便了安装：

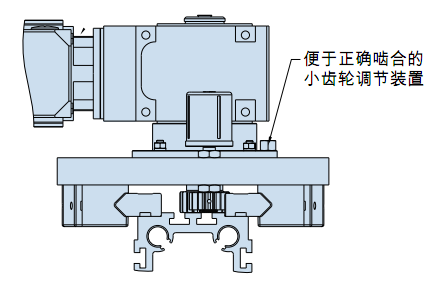

在设计滑台的时候，必须在滑台上安装齿轮齿条啮合间隙微调机构来，如下图所示：

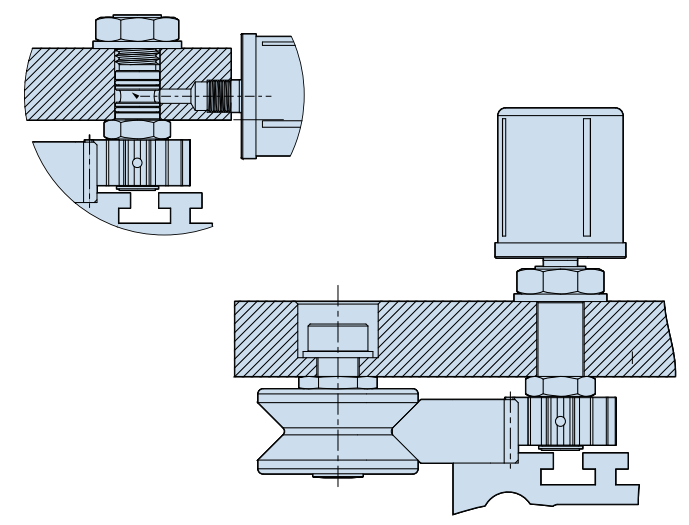

也可在滑台上安装齿条自动润滑装置，更多说明，请参考文章-齿轮齿条自动润滑装置：
