滚轮直线导轨应用示意图例

更多产品及应用技术文章，点击进入技术分享栏目。



有关滚轮直线导轨如何使用，不同形式的滚轮导轨之间如何配合使用，可参考如下示意图例：

一：GV3带凸台双沿V型滚轮导轨-导轨宽度可达120mm:

工厂可在导轨上把齿条安装好，成为带齿条导轨，带齿条导轨可安装在铝型材上：

二：GV3带凸台单沿V型导轨+方型导轨，在长行程运输小车中应用广泛：

三：GV3单沿V型滚轮导轨，两根平行布置；之间的距离越宽，可承受的翻转力矩越大。

其中的一根滚轮导轨，可带齿条，方便采用齿轮齿条传动系统：

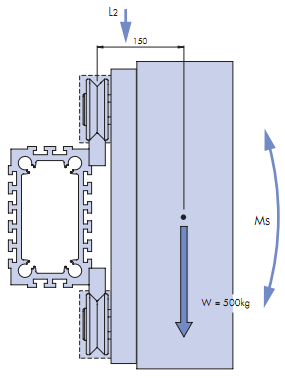

四：HDS2-两根单沿V型导轨，平行安装在导轨铝型材上：

其中的一根导轨，可带齿条，方便采用齿轮齿条传动系统：

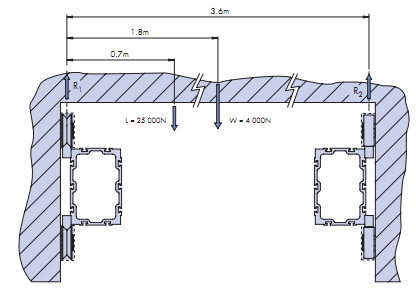

五：HDS2-大跨距龙门式应用：两根导轨铝型材平行布置，一根上装有两根单沿V型导轨，另外一根装有两根方形导轨。

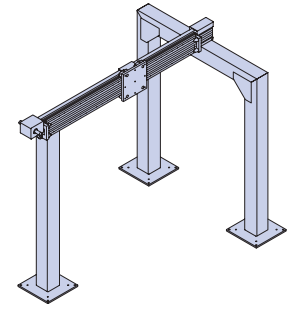

六：HDS2大跨距龙门应用，采用同步带传送方式：

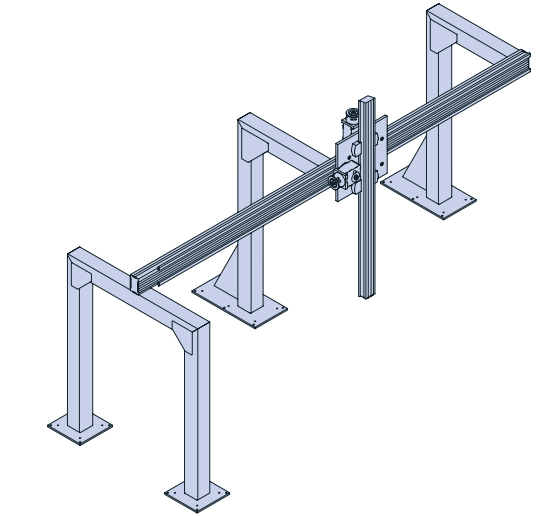

七：HDS2超大跨距龙门应用，X轴和Z轴均采用HDS2导轨铝型材作为支撑梁：

八：HDS2超大跨距三轴龙门应用：
