高速导轨

更多产品及应用技术文章，点击进入技术分享栏目。



高速滚轮导轨，为了实现高速运动：

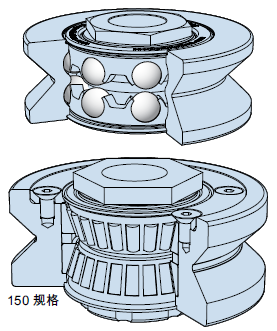

一：采用的滚轮为P4等级的精密轴承，有些精度指标为P2精度等级；这种精度等级和高速铣加工中心主轴使用的轴承是一个精度等级的; 高的精度等级，可以保证滚轮在高速转动时，依然非常平稳。
二：直接在轴承的外圈上加工出精密的V型槽，来和V型导轨配合；这样可以确保滚轮V型槽和V型导轨的精密配合。而不是采用这种工艺：在轴承的外圈上再套上一个带V型槽的圈。

三：滚轮轴承的V型槽的表面，和V型导轨的表面，都采用了表面淬硬工艺，硬度为HRC58-62，且具有深的淬硬层；这样就具有非常好的耐磨性，可确保长使用寿命；这对高速应用来说，是一个很大的优点，由于速度高，即使是同样的以时间来计算的寿命，行走的公里数会多很多，需要整个导轨系统非常耐用。

四：滚轮轴承和导轨，都采用优质的轴承钢，采用表面淬硬工艺，而不是整体淬硬，这样可以保证芯子是软的；这一点，对高速应用来说很重要，整套系统需要具有好的韧性，来承受快的加减速所带来的冲击。

高速滚轮导轨，分为两种，一种是高速直线导轨，一种是高速圆弧导轨；有关高速直线导轨的说明，请参考文章：高速直线导轨；如下是高速圆弧导轨的一些说明：
高速圆弧导轨，由于需要考虑到离心力的影响，所以达不到直线导轨可以达到的速度：

不加润滑：线速度可达1米/秒
加润滑：线速度可达5米/秒

如果需要更高的线速度，就需要相对载荷而言更大规格的圆弧导轨。
