重载铝型材的龙门机械手应用案例

更多产品及应用技术文章，点击进入技术分享栏目。



重载铝型材，具有刚性好、重量轻、承受力大等特点，经常作为龙门机械手的承重梁来使用；和滚轮V型导轨配合使用，更具有安装简易方便的有点：

一：
重载铝型材，作为承重梁使用时，具有良好的刚性和极小的变形量，如下是一个应用案例：

此龙门结构的跨度为4米，采用两端支承的方式。使用的重载铝型材的型号为HB33, 在HB33上装有两根单沿V型导轨HSS33。滑座的重量是2500N，负载是12500N。

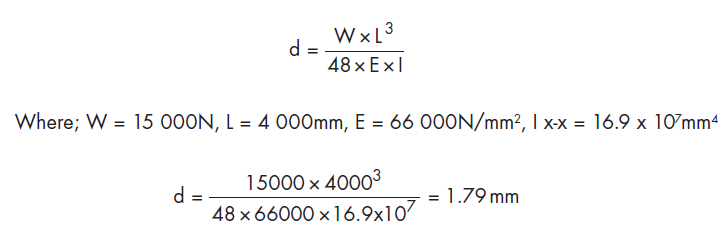

铝型材在外界负载的作用下的变形量为：

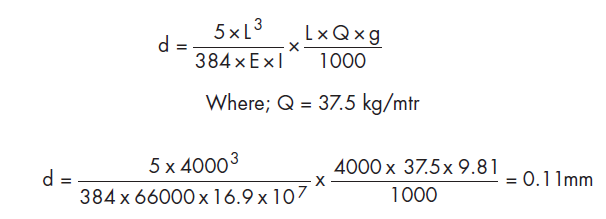

在自重的作用下的变形量为：


也就是说4米长的跨距，在1500KG的负载的作用下，重载铝型材HB33的变形量为1.9mm。

二：如果采用HB25重载铝型材，跨距3米，负载8500N，可以保持同样的变形量。
三：采用HB25C重载铝型材，跨距2.2米，负载4500N，可以保持同样的变形量。

从上面的数据可以看出，重载铝型材具有很好的刚性，在相当负载之下，依然可以保证极小的变形量，特别适合大跨距，两端支撑的支撑梁应用。同时HB25C, HB25和HB33，更具有如下优点：
1. 中空的设计，可以通过气缸，皮带，电线等部件。

2. 良好的防锈性能，不需要采用钢梁所通用的喷漆工艺。
3. 相对钢梁而言，铝型材重量更轻，作为上下运动的导轨安装梁，是一种更优的选择，同时铝型材的端部也方便安装气爪等工件抓取装置：

4. 铝型材上的T型槽，方便限位开关，传感器等零件的安装。
