重载带齿圆弧导轨的回转应用案例

更多产品及应用技术文章，点击进入技术分享栏目。



重载圆弧导轨在重物的回转中，具有广泛的应用。

如下是在瑞士百超公司的一个应用案例：

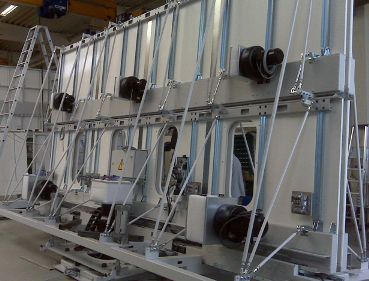

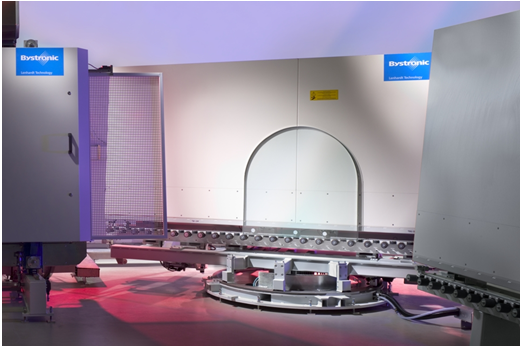

百超公司需要在玻璃生产线中应用到一个旋转工作台，用来旋转多块大片玻璃。放在旋转工作台的玻璃片的重量为1吨，再加上有关的工装夹具，总重量为5吨。之前的设计为：采用百超公司自行设计生产的旋转工作台，中心放置一个大的回转支承，用来承受主要负载；同时在旋转工作上安装一块很大的钢板，在钢板的四角安装滚轮。采用这种设计的时候，使用过程中，经常没有办法停在准确的位置。

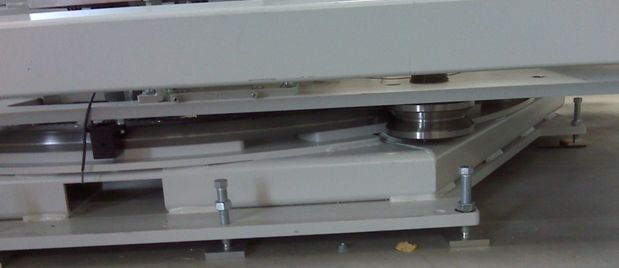

为了解决上述问题，在新的设计中，百超公司采用了重载圆弧导轨HDRE33, 直径为1800mm, 配合8个THJR150圆锥轴承滚轮使用具有良好的精度和高的刚性，可很容易地装上和卸下玻璃。

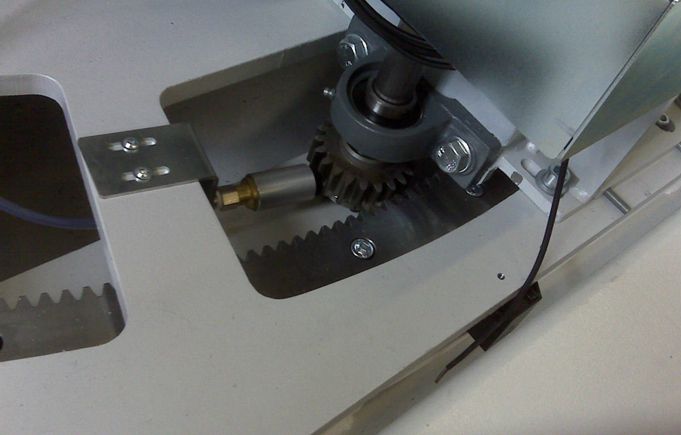

圆弧导轨上带内齿圈，模数为4；这种设计，使得旋转工作台的驱动变得简单和容易：

采用这种新的设计，节省了很多的装配时间；原来的设计，有很多部件，装配耗时；新的设计，就三大部件：滚轮，圆弧导轨，齿轮；系统的复杂性大大降低，装配简易，系统的稳定性大大提高。
