带齿圆弧导轨的应用-回转工作台

更多产品及应用技术文章，点击进入技术分享栏目。



圆弧导轨应用于回转工作台中：

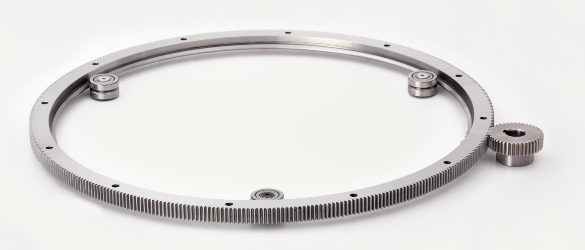

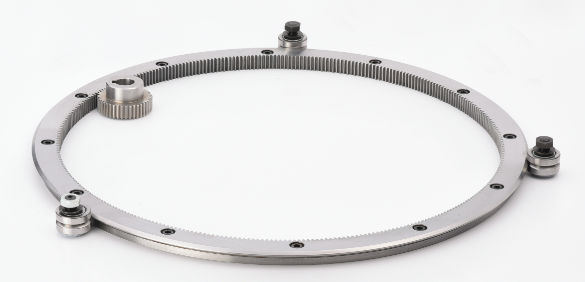

一：结构简单，整套系统包含三大部件：带齿圈的V型圆弧导轨，V型滚轮，齿轮，就可以很好地实现回转功能。
二：圆弧带齿圈，省去了载荷支持系统和传动系统之间的对齐问题。
三：通过调整偏心滚轮的偏心距，可方便调整系统的预紧；在长时间使用之后，可通过调整预紧补偿磨损，让系统回复到正常的工作状态，这样可显著延长系统使用寿命。

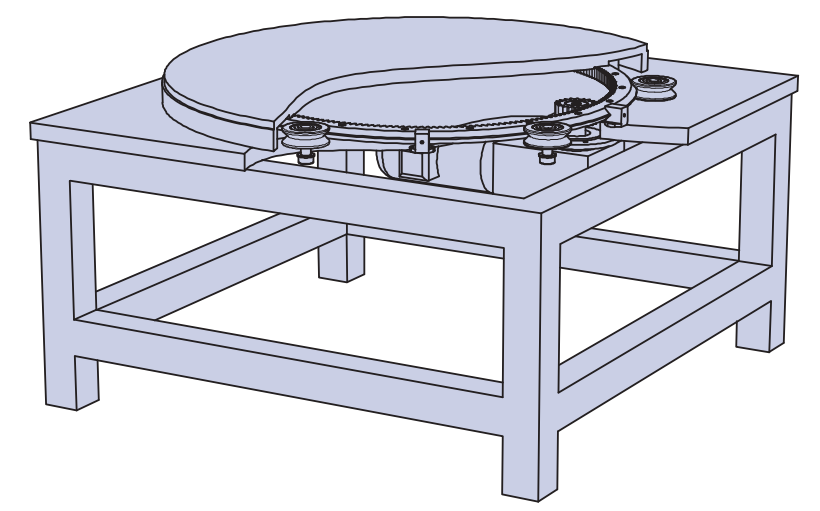

如下图所示，圆弧导轨极大地简化了回转工作台的设计和装配工作：

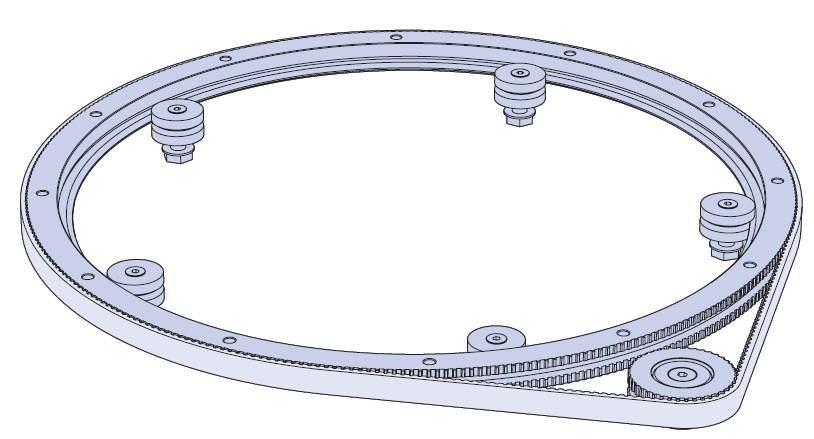

同步带传动的圆弧导轨的推出，更进一步地优化了圆弧导轨的回转应用：
一：更高的线速度，达5米/秒。
二：相对齿轮而言，低得多的回差，更高的传动精度。
三：圆弧导轨和小同步带轮上的V型槽，和同步带上的V型突起精准配合，保证传动精度。
四：安静，同步带的传动噪音很小。
五：清洁，同步带和同步带齿之间不需要加润滑油

更详细说明，请参阅文章：同步带传动回转工作台。
