滚轮导轨滑座的可任意位置装拆的特点

更多产品及应用技术文章，点击进入技术分享栏目。



海普克(HEPCO)滚轮导轨，可沿着导轨，在任意位置对滑座进行装拆；而不需要把滑台移动到两端卸下，或者从两端装上；如果由于设备结构的原因，导轨两端并没足够的空间供装拆，那就需要进行比较麻烦的设备装拆；如果使用的导轨是360度的整体式圆弧导轨，由于是360度整圆，那将没有端部，如果没有这个功能，那将根本没有办法装上滑块；即使是拼接式的360度圆弧导轨，如果没有这个功能，那就需要把其中的一段弧形导轨拆下，才可以进行滑座的装拆。

滚轮导轨滑座的可任意位置装拆的特点，将极大地方便初始安装和后续的维修保养。

可任意位置装拆滑座主要分为如下三种：
一：GV3滚轮直线导轨滑座
通常情况下，一个滑座装有4个滚轮，滚轮导轨的一边的2个是同心滚轮，另外一边是大偏心距偏心滚轮；由于是大偏心距偏心滚轮，当把偏心滚轮调到和导轨之间间隙较大的位置时，就可以直接把滑座从导轨上取下。

二：HDS2滚轮直线导轨滑座

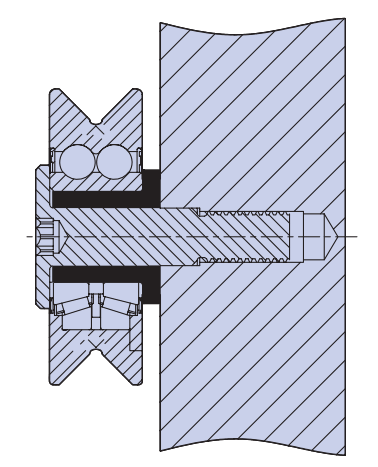

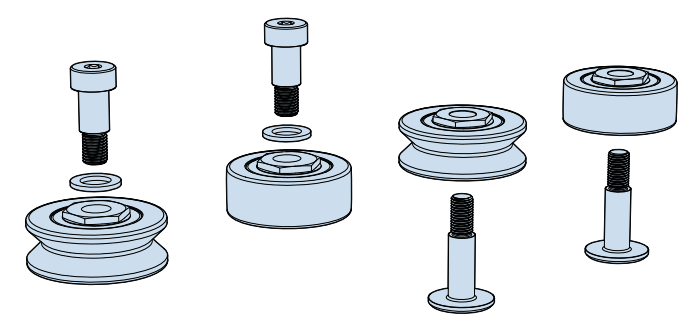

HDS2滚轮的固定螺栓，和轴承本体，不是一体的，是分开的。用扳手通过滚轮上的六角把滚轮定住，用取子把螺栓取出后，滚轮可直接取出；只要把一边的滚轮取下，那滑台就可以拆卸下来；操作流程视频：HDS2滑座拆卸。

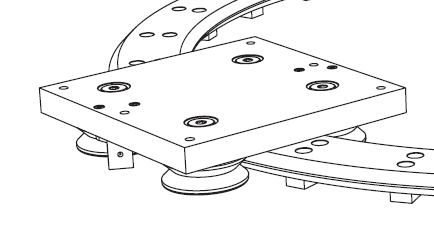

三：PRT2圆弧导轨滑座
原理和GV3是一样的，采用大偏心距偏心滚轮。

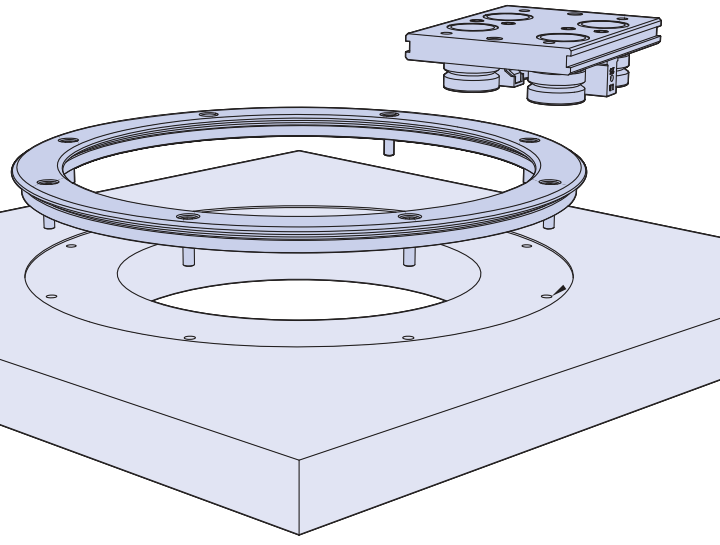

四：HDRT圆弧导轨滑座
重载圆弧导轨，采用的是和HDS2一样的滚轮，原理同HDS2一样。
