偏心滚轮轴承样式和种类

更多产品及应用技术文章,点击进入技术分享栏目。



偏心滚轮轴承,可分为如下两大种类:
一:GV3,普通载荷偏心滚轮轴承
根据安装方式,可再细分为如下两种:
1.1:通孔安装方式
固定螺栓和轴承做成一体的。安装基座板的孔为通孔,固定螺栓穿过通孔,在另外一头用螺母拧紧。
固定螺栓和轴承是不同心的。螺栓在基座板上的通孔里转动,轴承的圆心以偏心距为半径,绕着螺栓的中心转动,这样可以调整滚轮轴承和滚轮导轨之间配合的紧密程度;调整好之后,再把螺母拧紧:

1.2:盲孔安装方式
滚轮固定在一小菱形块上,菱形块的一头,装有一个螺栓;另外一头,装有一个偏心套,偏心套穿过一个螺栓,偏心套和螺栓的中心是不同心的。
安装基座上打有两个螺纹盲孔,把滚轮轴承对应的两根螺栓拧上;先不拧紧,然后旋转偏心套,直到得到滚轮轴承和滚轮导轨之间需要的配合紧密程度,再把螺栓拧紧:

二:HDS2,重载偏心滚轮轴承
根据安装方式,可细分为如下两种:
2.1:通孔安装方式
和GV3的区别在于,不需要螺母,在偏心套的内孔加工出螺纹来;一套滚轮轴承包含:轴承,偏心套,螺栓,垫片。
偏心套的内孔和螺栓是同心的,偏心套的外圆柱面和轴承是同心的;这两个圆心是不同心的;旋转偏心套,调整滚轮轴承和滚轮导轨之间配合的紧密程度;调整好之后,再把螺栓拧紧:

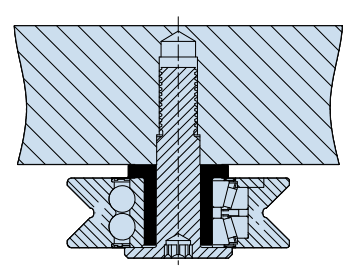

2.2盲孔安装方式
螺栓穿过偏心套的孔,和安装基座上的螺纹盲孔配合;旋转偏心套,调整滚轮轴承和滚轮导轨之间配合的紧密程度;调整好之后,再把螺栓拧紧:
