滚珠导轨和滚轮导轨的配合使用

更多产品及应用技术文章，点击进入技术分享栏目。

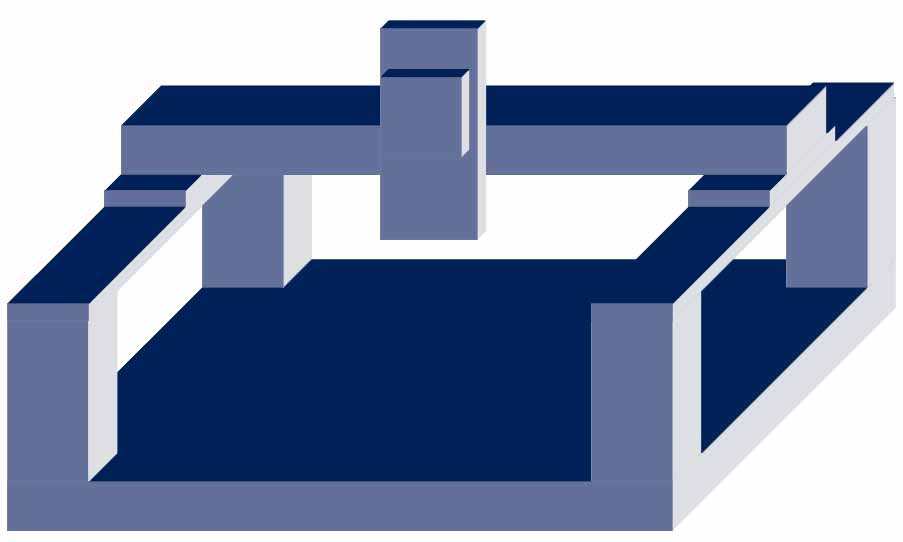

大型激光切割机，大型三坐标测量机等精密设备，经常会采用如下这种龙门结构：

X轴由两根平行的梁组成，跨距比较大，比如3米。
Y轴横跨在X轴的两根平行的梁上。
Z轴挂在Y轴上。

由于是精密应用，通常的设计是采用精密滚珠导轨。但是：
一：在X轴的两根平行梁上，安装滚珠直线导轨，平行度的调整将会非常困难；
二：如果X轴的行程很长的话，比如10米，那导轨就需要拼接，而这会让两根拼接的导轨之间的平行度的调整难上加难；
三：梁的支承为点支撑，并不是高刚性的整体支撑，所以在使用过程中，由于外界因素的影响，也可能导致两根导轨的平行度发生变化，这会导致运行不平稳甚至卡死。

这时可以采用如下方案：
一边还是采用滚珠导轨，另外一边采用矩形滚轮导轨；矩形滚轮导轨有如下两种安装方式：

为了能够和滚珠导轨配合，确保整个系统的精度：
一：矩形导轨采用四面淬硬工艺，表面硬度达HRC60；

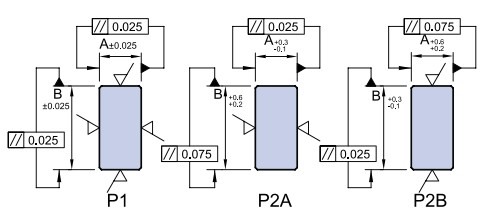

二：可根据实际应用需要，选择两面精磨导轨或者四面精磨导轨；

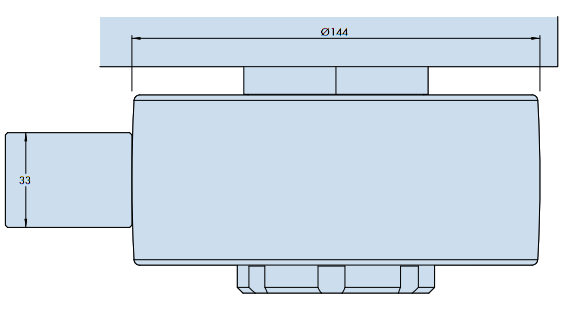

三：外球面滚轮轴承属于精密轴承，精度等级为P4，有些精度指标达P2，确保游隙得到精密控制和运行平稳。滚轮直径可达144mm，承载能力为8吨（500km的寿命）：
