滚珠直线导轨安装铝型材

更多产品及应用技术文章,点击进入技术分享栏目。



有关在铝型材上安装滚轮直线导轨,请参阅文章:如何在工业铝型材上安装滚轮直线导轨?

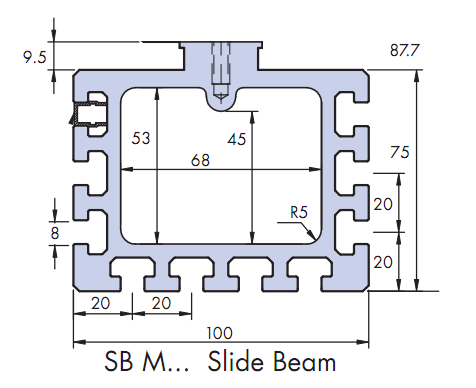

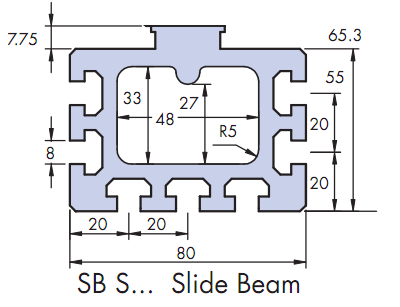

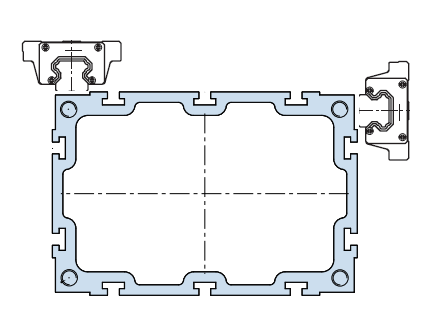

随着工业铝型材在工业自动化设备中的应用越来越普遍,工程师开始考虑如何在铝型材上安装直线导轨。如下两款SB铝型材,和普通工业铝型材相比,具有高而宽的凸起,适合在其上面安装直线导轨;如果需要更高的安装精度,还可对凸起进行精密加工:

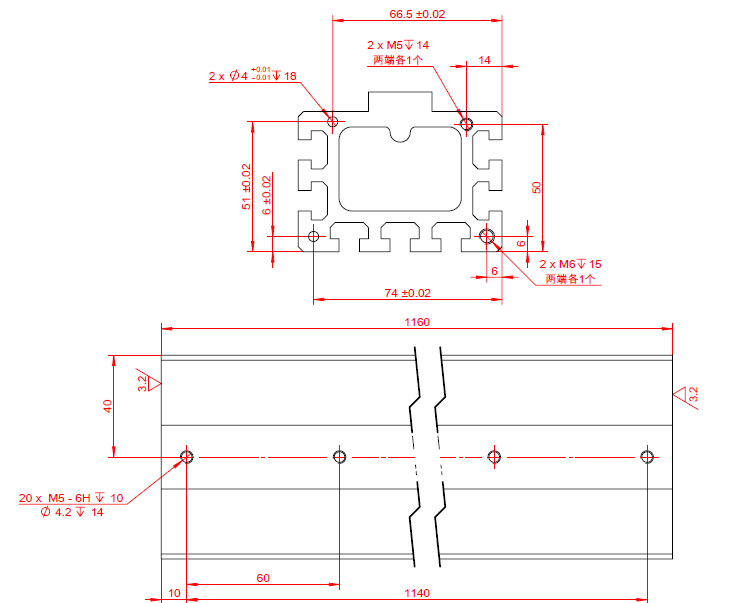

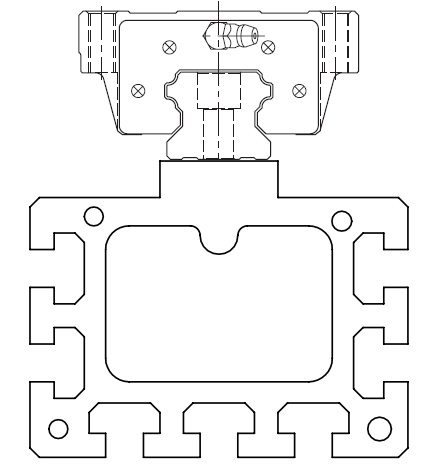

如下为SBS铝型材的一个导轨安装基准加工图,安装的滚珠直线导轨为标准15导轨:

一:单根最长可达8米
二:最大承载能力为1吨

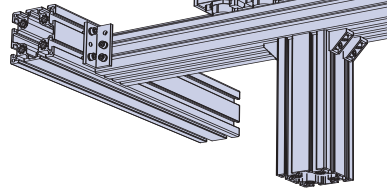

可通过压块把铝型材在安装底座上固定住,有短压块和长压块:

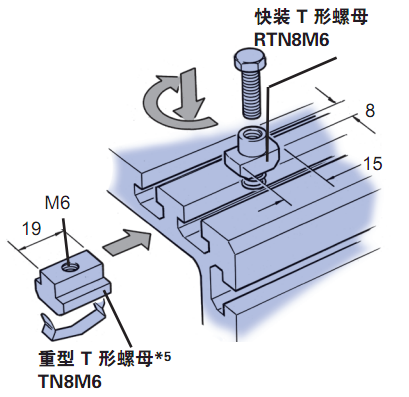

和其它铝型材之间的连接,可通过T型螺母:

上述SB铝型材,一根铝型材上只能安装一根直线导轨。如果你需要一根导轨上安装两根直线导轨和一根齿条的话,可以考虑我们的HB导轨铝型材,详细说明,请参考文章:带导轨定位台阶的精密铝型材
