带手动快速锁紧装置的圆弧导轨

更多产品及应用技术文章，点击进入技术分享栏目。



对某些应用来说，比如测量，装配等，当滑台在圆弧导轨上运动到一定位置时，需要把滑台固定住；进行新的操作时，可以松开，移动滑台，再重新夹紧。带手动快速锁紧装置的圆弧导轨，可以很好地实现这些功能：

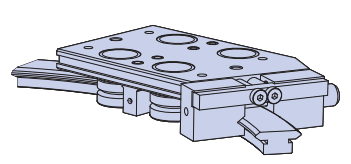

松开状态：

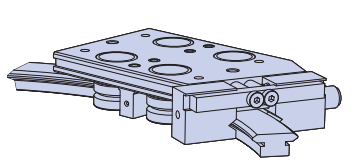

锁紧状态：

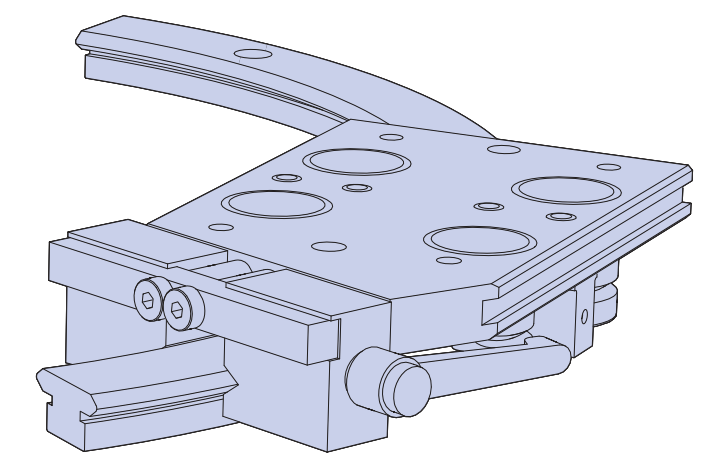

锁紧块带弧形V型槽，作用在圆弧导轨的V型凸起上，夹紧力是作用在导轨上，对滚轮轴承不施加作用力；这种设计，使得大的夹紧力成为可能。

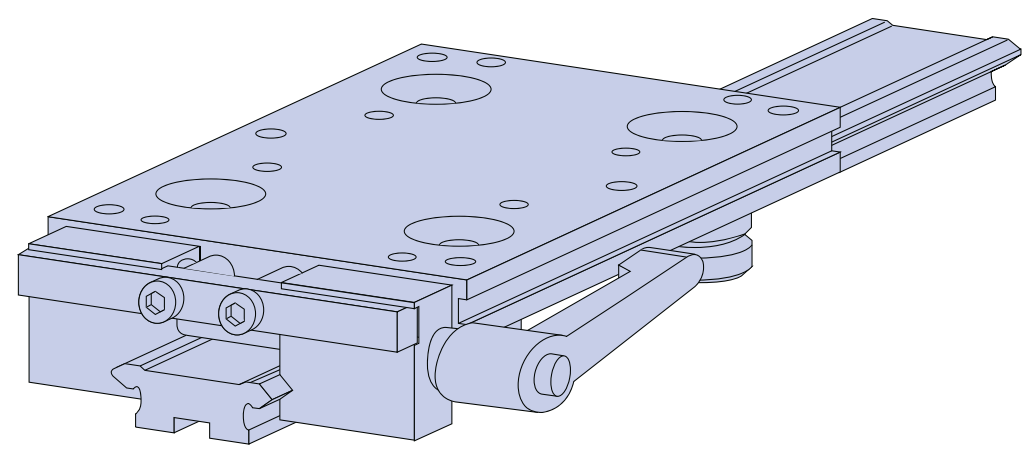

双V滚轮直线导轨，也可以带类似的快速锁紧装置，这对流水线的装配作业来说，也是一种很好的配置：
