圆弧导轨/环形导轨定制生产能力

更多产品及应用技术文章，点击进入技术分享栏目。



滚轮导轨，从设计和加工的角度来看，具有灵活性；如下是一些定制产品：

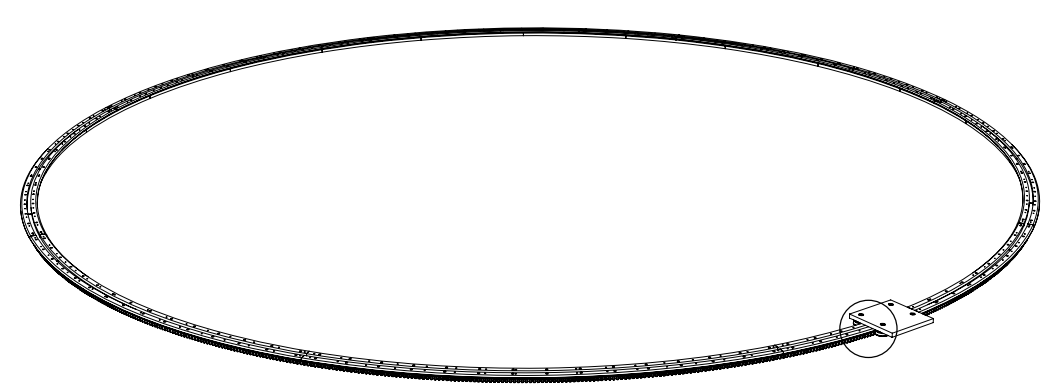

1. 大直径带齿圈双V圆弧导轨：
滑座可实现大直径的圆周运动：

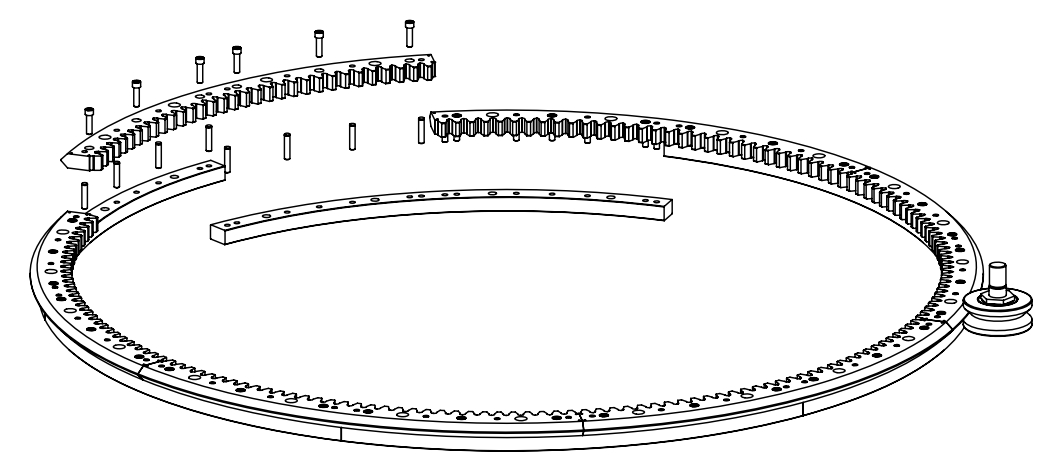

直径可超7米，导轨由3部分组成（每一部分都是由多段拼接而成），两条单V圆弧导轨安装在基座上，基座上加工出齿圈，请见如下详细结构示意图；可定做的大型圆弧导轨的直径几乎是可以任意大，运输的时候，拆卸开来，是没有拼接起来；到了现场之后，进行拼接组装；拼接组装工作建议方便，将提供技术支持和详细安装指导：

2. 大直径带齿圈单V圆弧导轨：
如果一个大直径的物体，需要实现回转，可采用这种圆弧导轨；单V圆弧导轨带齿圈，分段安装在基座板上，基座板也分段，导轨和基座板的接缝需要错开：

大直径物体固定在圆弧导轨上，圆弧导轨转动，滚轮固定，通过齿轮驱动齿圈转动；齿圈的模数可达10，实现大的驱动力。同大直径的转盘轴承相比，具有诸多优点，详细说明见文章：重载圆弧导轨 vs 重载转盘轴承。

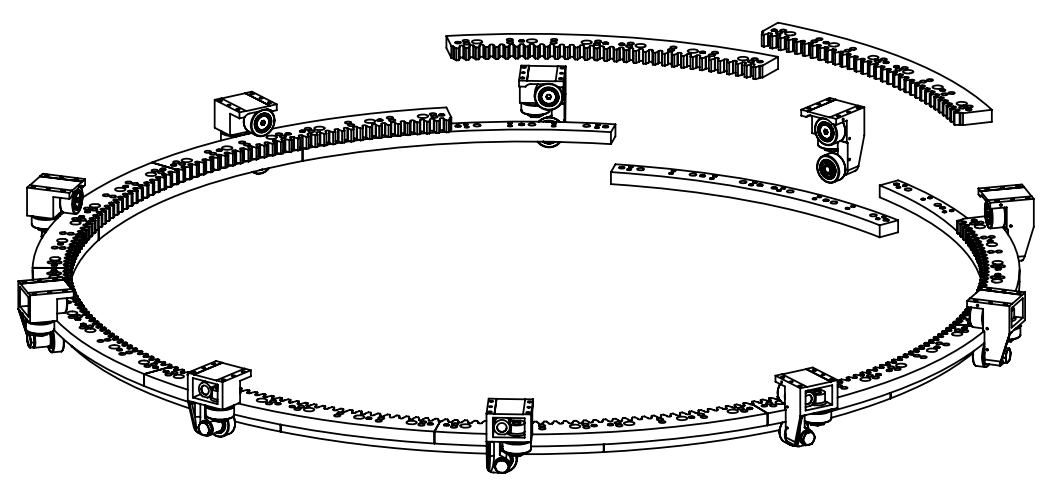

3. 重载带齿圈圆弧导轨
如果需要回转的物体的重量很重，比如说30吨，那就需要选用矩形圆弧导轨和滚轮组配合使用，结构同”大直径带齿圈单V圆弧导轨”类似：

4. 重载/大拐弯直径环形导轨

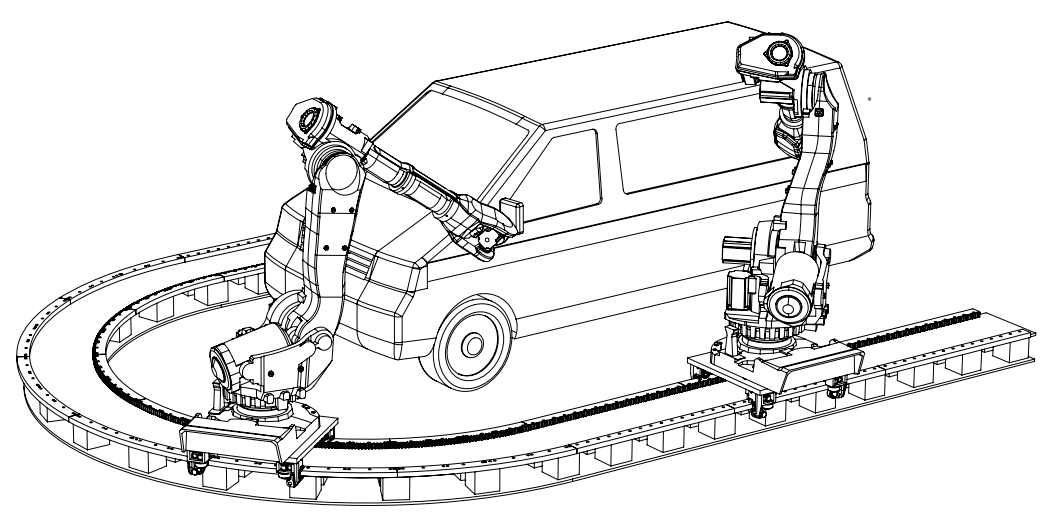

如下图例，是汽车装配的一个应用；机器人安装在环形机器人导轨上，可绕着车体进行相应的动作；两条矩形直线导轨/圆弧导轨平行布置，每隔一段就有一个支撑块；机器人小车的底部安装有4个滚轮组，电机安装在小车的底座上，输出轴上安装有齿轮，起传动作用；有关弧形/环形机器人导轨的更详细技术说明，请参考文章：环形机器人导轨/弧形机器人导轨：

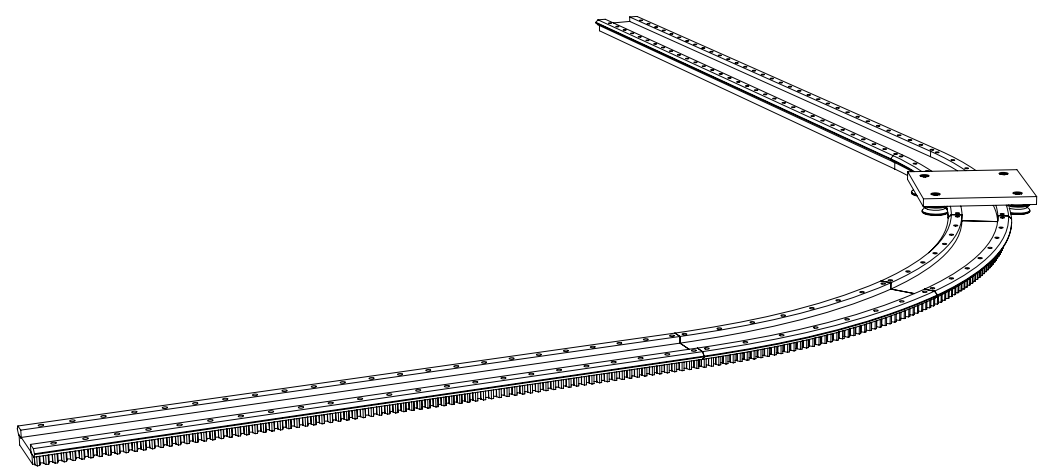

5. 大环形导轨
结构同“大直径带齿圈双V圆弧导轨”类似，区别在于环形导轨含有直线导轨段：

 如果你的应用需要实现曲线运动或直曲复合运动，且常规产品不能满足你的要求时，那可以考虑上述定制滚轮圆弧/环形导轨。
