环形导轨应用于悬挂式食品装填环形生产线

更多产品及应用技术文章,点击进入技术分享栏目。



悬挂链流水线又称架空式输送线,是具有闭环线路的连续运输设备,在流水连续输送过徎中,可 以进行对工件进行各种顺序工艺作业,应用广泛;但是当应用提出如下要求时,悬挂链流水线就不能很好的满足要求:
一:高速
二:定位精准
三:工位紧凑布置
主要的原因是:工件的自由度,没有得到很好的限制。

而以环形导轨为基础的导轨式环形生产线,可以很好地满足上述技术要求;是因为安装在滑座上的工件的5个自由度都受到了限制,只剩一个自由度没有受到限制;在传动系统的带动下,按照这个自由度沿既定轨迹做循环运动:

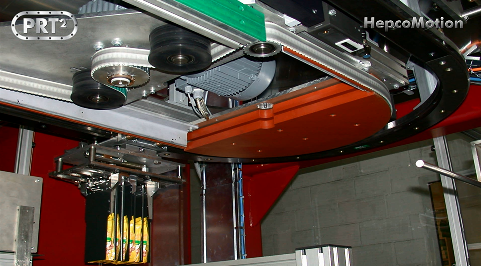

如下是两个实际应用案例的照片:



环形导轨由于其高速和精密等优点,广泛应用于包装设备中,包括初级包装(或前道包装)设备和次级包装(或后道包装)设备中。现代的生产工艺,例如常见的食品/药品充袋、灌装、真空密封、旋盖等前道包装工序,由设备完成,对速度和精度往往要求极高,直接人力已经无法胜任。而后道包装则不同,大多数的包装过程都能够由人手直接操作并完成,比如贴标签、装箱、打包、堆垛等。所以和次级包装设备制造企业竞争的,不单只有同行,另一个主要的竞争者是这些直接体力劳动者。次级包装(后道包装)的常见设备包括:绕带机、缠膜机、封箱打包机、码垛机、贴标机、输送车、智能筛检设备等。但由于这些工序都可以由直接人工来完成,所以买方在选购后道包装设备时,通常都会首先和人工成本进行比较。但是近年来,随着国内人工成本的逐年提高,直接人工的不稳定性以及国家劳动法规的日渐严格,利用设备进行后道包装的观念变得越来越有吸引力。综上所述,环形导轨在包装设备中的应用越来越广泛,因为可以实现高效和精准的循环运动,大大提高了前道包装/后道包装的效率。
