大直径拼接式弧形齿条-内齿圈/外齿圈

更多产品及应用技术文章，点击进入技术分享栏目。

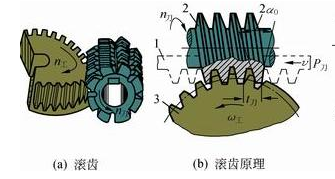

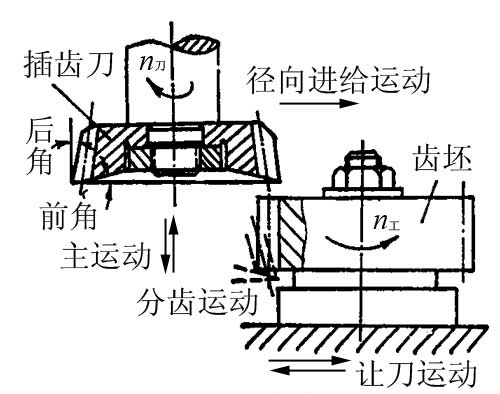

大直径拼接式弧形齿条的介绍，需要先从齿形的加工方法介绍起：齿形加工，通常采用展成法，用这种方法加工出来的齿形轮廓是刀具切削刃运动轨迹的包络线。根据展成原理加工齿形的方法有：滚齿，插齿，剃齿，珩齿和磨齿；其中剃齿，珩齿和磨齿属于齿形的精加工方法。滚齿和插齿的加工方法，如下图所示：

不管是滚齿还是插齿，工件都需要绕着圆心旋转做分齿运动；如果齿圈的半径非常大的话，那就需要具有巨大的回转工作台来带着工件做分齿运动，通常来说滚齿机/插齿机的工作台都不是大回转半径规格的。这个时候可以考虑精密铣齿工艺，随着高速铣加工技术的发展，高速铣加工中心已经足够胜任精密齿形的加工。

大直径的弧形齿条/圆弧齿条，采用分段铣削加工的方式，这样高速铣加工中心并不需要巨大的工作台；由于采用分段加工拼接的方式，可以加工任意大直径的内齿圈/外齿圈：

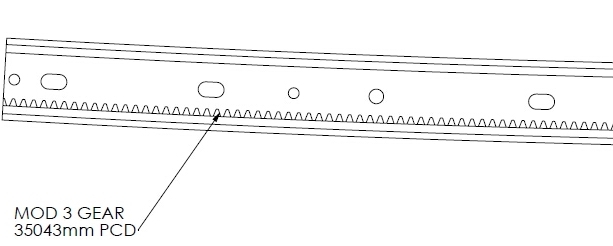

下图为雷达矩阵测试应用的大直径带齿圈弧形导轨，导轨和齿圈是分开加工的，然后装配到一起的；此外齿圈的外径超过35米：

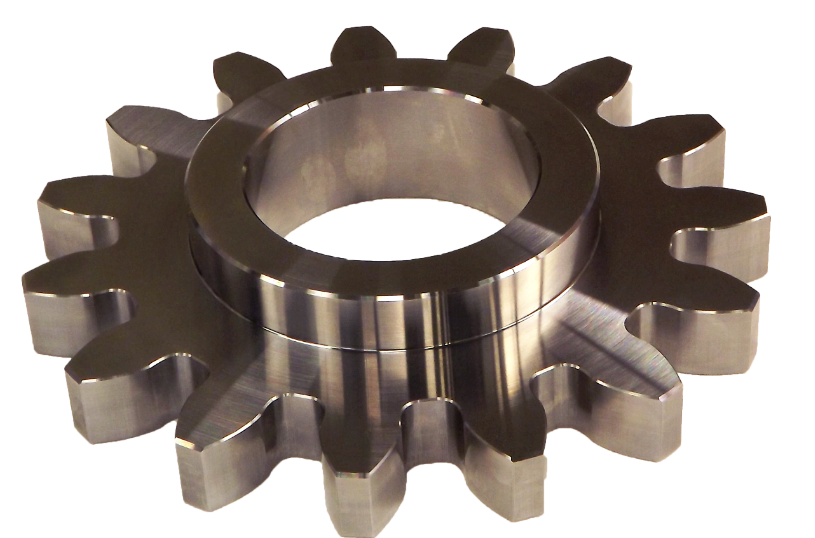

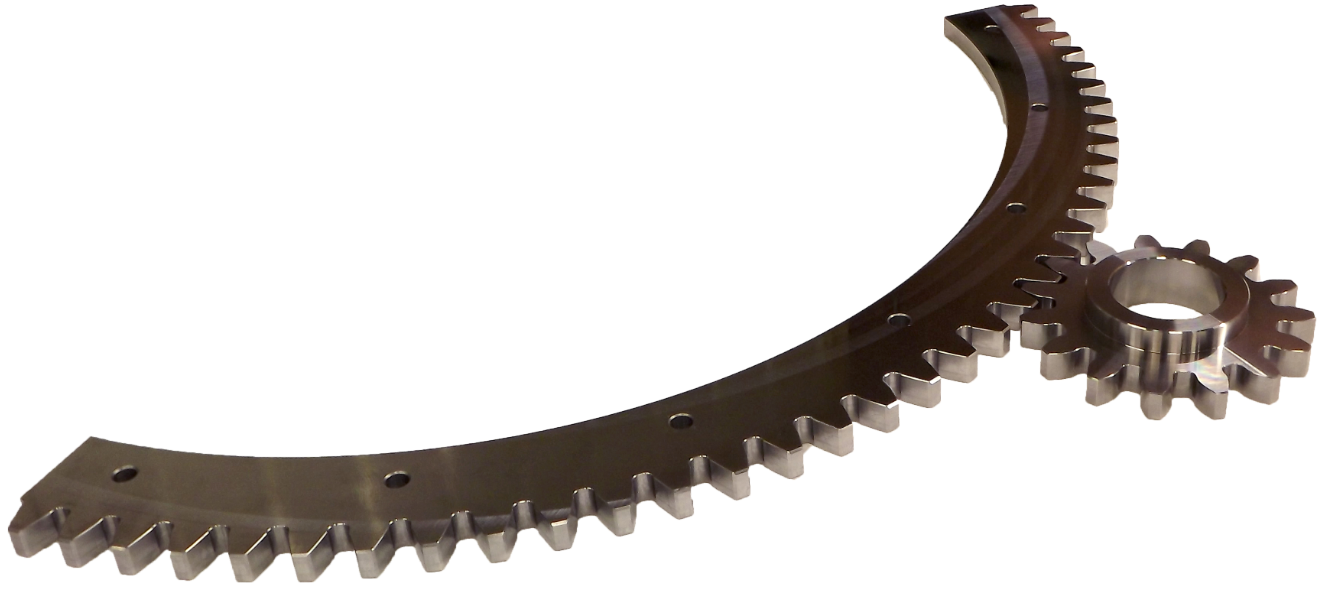

但是需要注意一点：由于加工工艺的限制-铣刀可以承受的力是受到限制的，所以每个模数对应的齿宽都有一个允许值，是不允许超过的；如下照片显示的是模数为8的弧形齿条和齿轮：
