简易式滚轮组合加工装配说明

更多产品及应用技术文章，点击进入技术分享栏目。

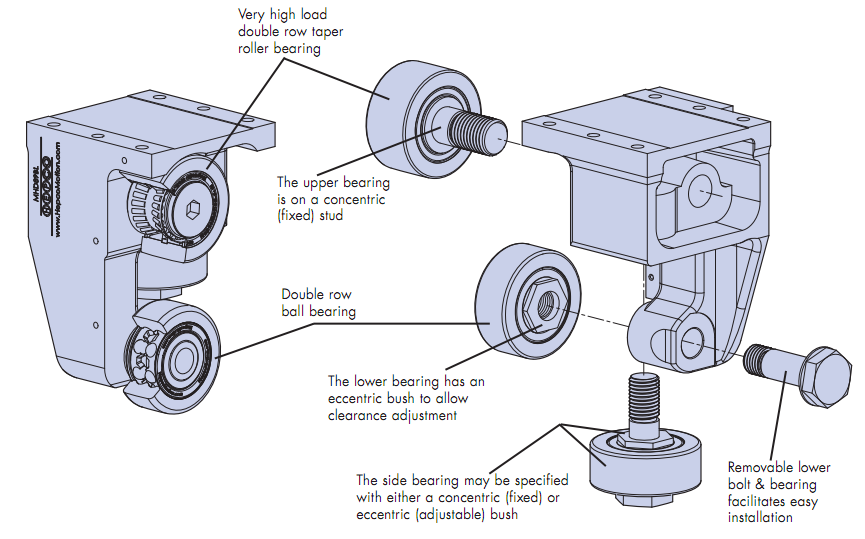

MHD矩形滚轮导轨系统为标准产品，如下是和MHD矩形滚轮导轨配套使用的MHD座式滚轮组合：

DIY简易式滚轮组合，可采用类似结构。

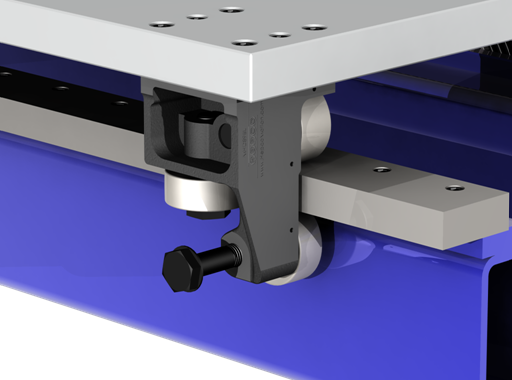

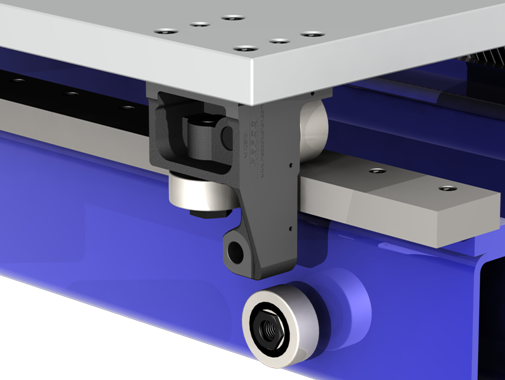

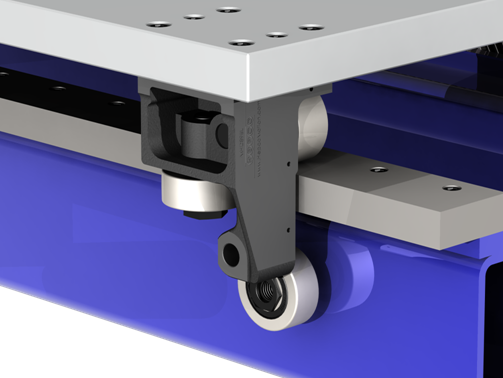

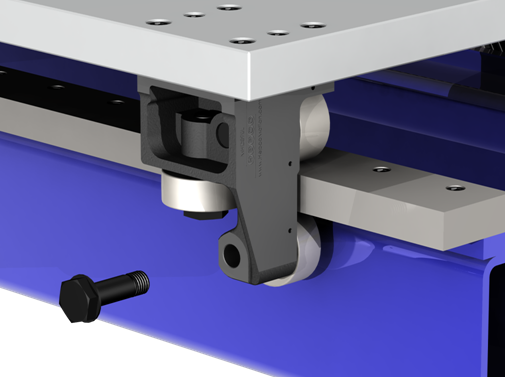

每个小车平台上安装有4套座式滚轮组，装配时，先把每套滚轮组合的底部的那个滚轮卸除，然后把小车平台放到导轨上，再把每套滚轮组合的底部的那个滚轮安装上去：










简易式座式滚轮组合，可不采用MHD滚轮组合这种形式的滚轮安装底座，MHD滚轮组合安装底座具有复杂外表面，需要模具来生产；我们可以根据载荷的大小，从市面上直接采购长方体形状的铝合金块或球墨铸铁块，进行铣削和钻孔加工就可以了，这样可显著降低成本：

一：中滚轮的中心轴线和上下滚轮的中心轴线，是错开一定距离的，这样就避免了滚轮安装孔之间的干涉：

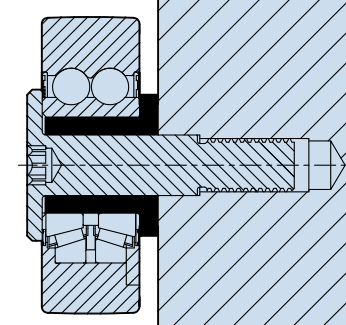

二：上滚轮和中滚轮的安装固定方式为盲孔方式，也就是说需要在安装底座上加工出螺纹孔来，螺栓穿过滚轮的中心孔，拧紧在底座的螺纹孔里：

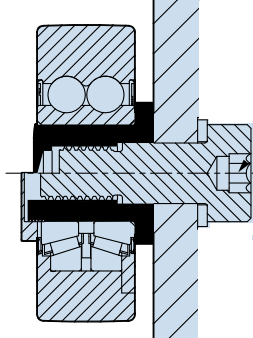

三：下滚轮的安装方式为通孔方式，在安装底座上加工出通孔来，螺栓穿过这个通孔，拧紧在滚轮的中心螺纹孔里：

综上所述，安装底座进行的加工主要是：
一：铣平面。
二：和小车平台之间的安装孔，需要钻孔加工。
三：三个滚轮安装孔，两个为螺纹孔，一个为光孔。

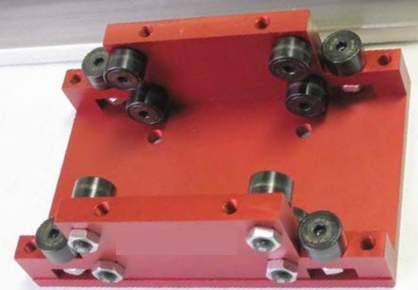

也可采用如下形式的板式滚轮组合，需要注意如下几点：
一：滚轮安装板需要具有足够的厚度，来保证工作状况下的足够刚性。
二：滚轮安装板和滑座板之间的连接螺栓，需要具有足够的强度。

采用的滚轮为精密轴承，具有如下特点：
一：为外球面滚轮，球面的半径为500mm；和外圆柱面滚轮比起来，安装和使用上具有诸多优点：

二：滚轮轴承的外球面进过表面淬硬，有较深的淬硬层，表面硬度为HRC60：
三：滚轮轴承的外径可达144mm，工作载荷可达80,000N：
