可承受大翻转力矩的精密环形流水线

更多产品及应用技术文章,点击进入技术分享栏目。

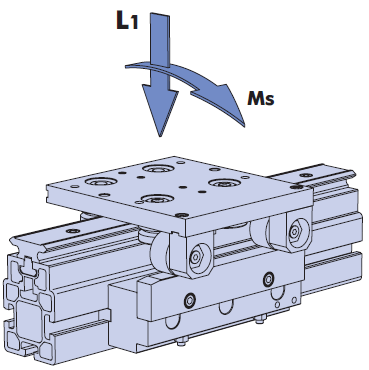

进行精密环形生产线的环形导轨的选型时,负载方面,需要重点考虑如下两个载荷L1和Ms:

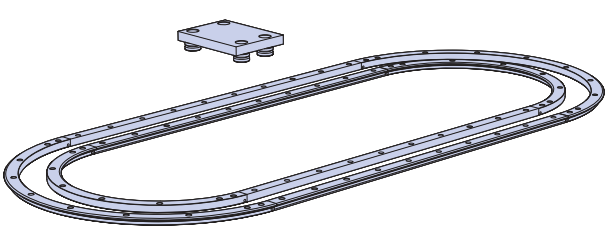

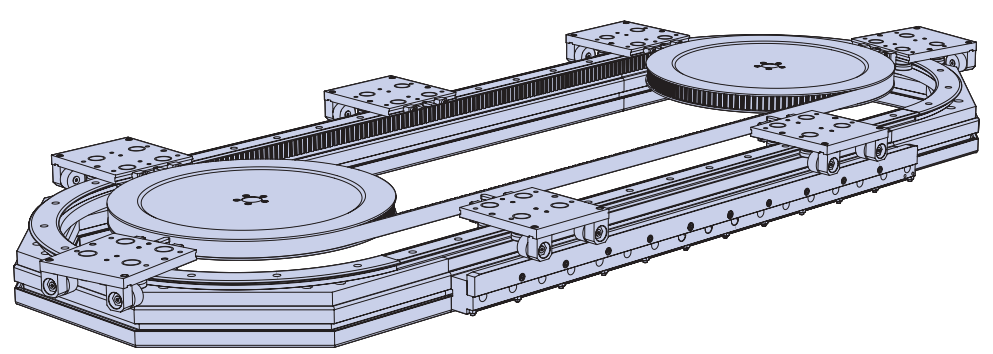

有些应用,由于工件尺寸较大或者重心偏离导轨中心线较远,导致产生的翻转力矩Ms偏大,而L1并不大;如果根据L1来选导轨,导轨又不能承受那么大的翻转力矩Ms;如果根据Ms来选导轨,就需要选择偏大尺寸的导轨,产生较高的费用。如何实现L1和Ms的平衡,一种方案是选择如下的这种由两套单V环形导轨组成的双轨道环形导轨系统:

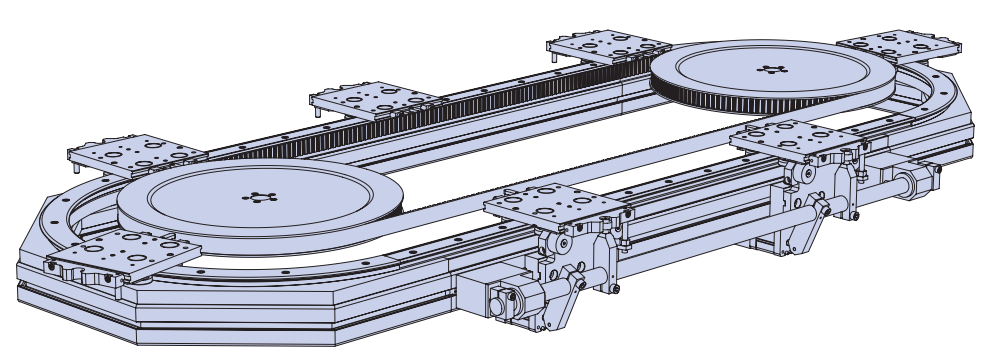

另外一种是方案是选用如下这种带辅助支承的环形导轨系统:

带辅助支承的环形导轨系统,有如下多种规格可供选择:

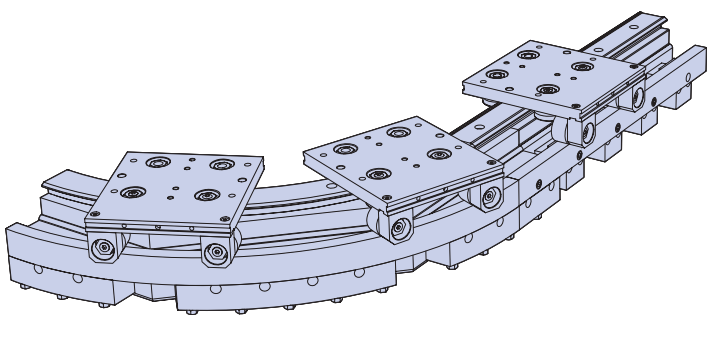

一:环形导轨的两侧皆安装有辅助支承导轨,滑台两侧安装滚轮:

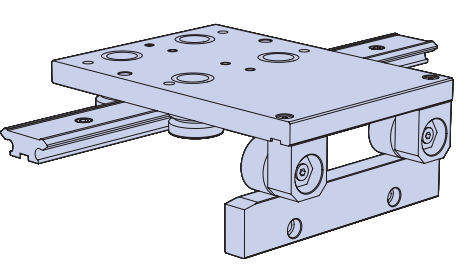

二:环形导轨的一侧安装有辅助支承导轨,滑台一侧安装滚轮:

三:环形导轨的一侧较远处安装有辅助支承导轨,滑台一侧安装有滚轮,形成宽滑台,可放置宽工件:

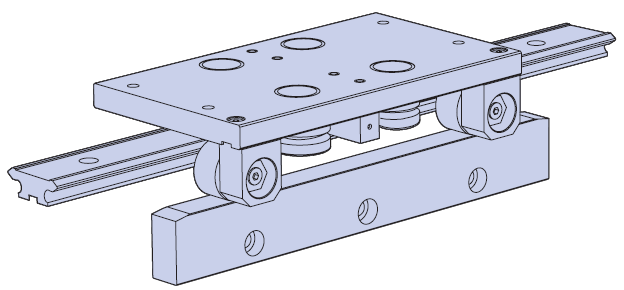

四:环形导轨的一侧安装有辅助支承导轨,滑台一侧安装有两个远间隔的滚轮,形成长滑台,可放置长工件:

五:辅助支承导轨安装在滑台上,滚轮固定在基座上;对“多滑台/少工位”环形流水线来说,此种方案可减少滚轮数量,节省成本:

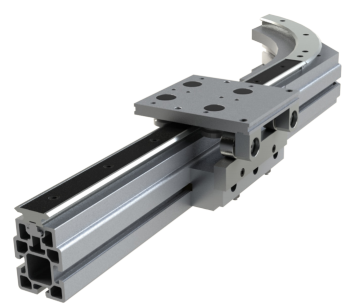

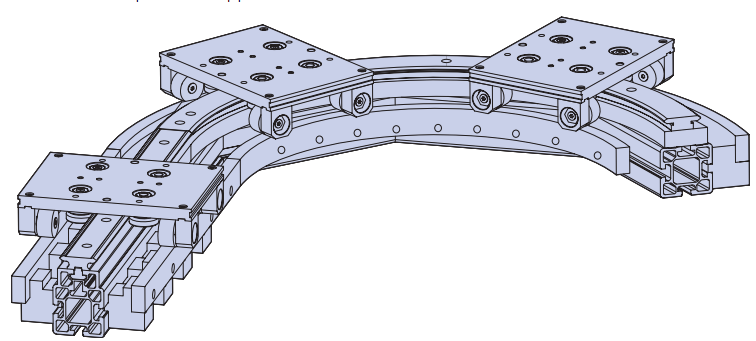

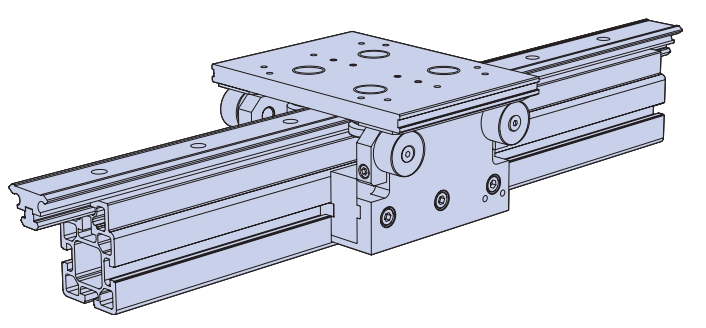

如果采用以工业铝型材为基础结构件的环形流水线,可以把辅助支承导轨或者滚轮,安装在基座上,基座用T型螺母固定在铝型材的T型槽里:

结构示意图如下:
