双沿V型导轨种类和应用

更多产品及应用技术文章，点击进入技术分享栏目。



双沿V型导轨，可以理解为是把两根单沿V型导轨合在一起。根据负载，可分为：
一：普通载荷-双沿V型导轨

导轨，用螺钉可直接安装固定在铝型材上；导轨的宽度比台阶的宽度大，这样保证滚轮和铝型材之间不会发生干涉：

可和同步带传动机构配套使用，铝型材的中空部分，方便同步带穿过形成回路：

二：重载-双沿V型导轨

可通过垫块和T型螺母，固定在导轨铝型材上；垫块把导轨垫高，这样滚轮和铝型材之间就不会发生干涉：

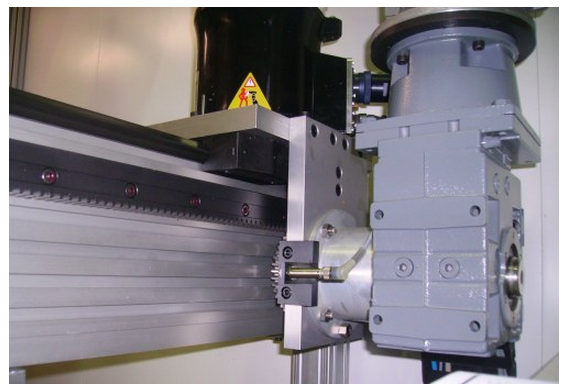

可和齿轮齿条传动机构配套使用。齿条可采用如下不同的安装位置：


双沿V型导轨，和双沿矩形导轨配合使用，可应用在大型X-Y龙门结构中的X轴中，简化了安装：

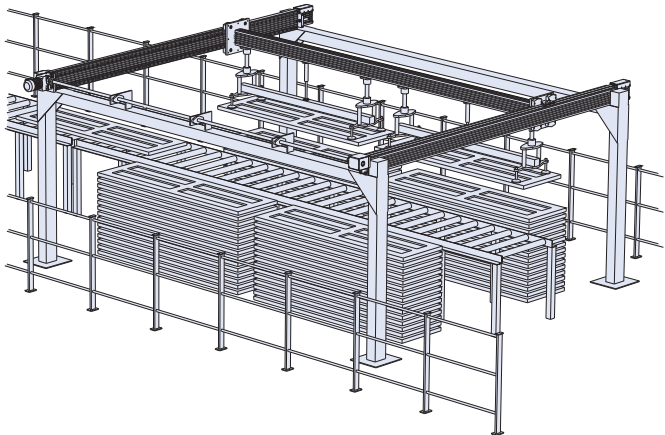

下图为龙门机械手的简图，Y轴的两端，架在X轴的两根导轨上：
一：X轴的两根导轨的安装梁之间为大跨距，有些应用跨距甚至达6米；
二：X轴导轨安装梁又是通过立柱实现点支撑的；
三：这种结构，要实现非常良好的刚性，是很困难的；
四：比如说要保证X轴的两根平行的导轨安装梁之间的平行度，即使在安装的时候，也是非常困难的；
五：在实际运用的过程中，也会由于加减速，导致不平行现象的出现

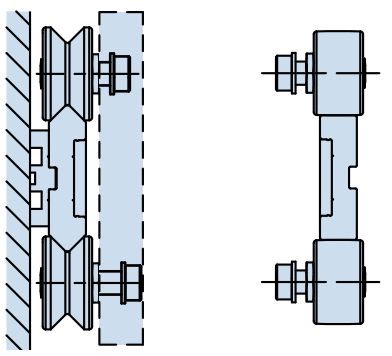

为了解决上述问题，X轴的一边的导轨，可以使用双沿V型滚轮导轨，另外一边使用双沿矩形滚轮导轨，如上图所示；平滚轮可沿着矩形导轨的平面实现轴向移动，从而吸收由于安装或使用导致的偏差：
