超长行程超高速直线模组

更多产品及应用技术文章,点击进入技术分享栏目。



如果你的应用要求超长行程,那相应地也需要高速,才能实现迅速的点到点动作,实现高效运动;超长行程超高速直线模组,就是为了满足这种应用而开发的产品。

超长行程超高速直线模组,是以精密滚轮V型导轨和精密导轨铝型材为基础的,可实现:
一:超长行程

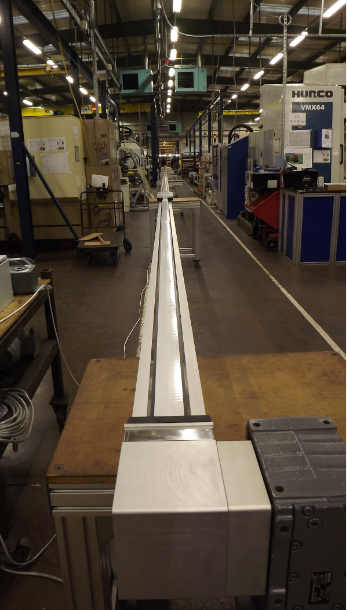

通过导轨和铝型材的拼接,可得到超长行程,行程可超30米;如下为一应用案例照片,是用来移动卫生洁具的,型号为DLS5,行程为39米:

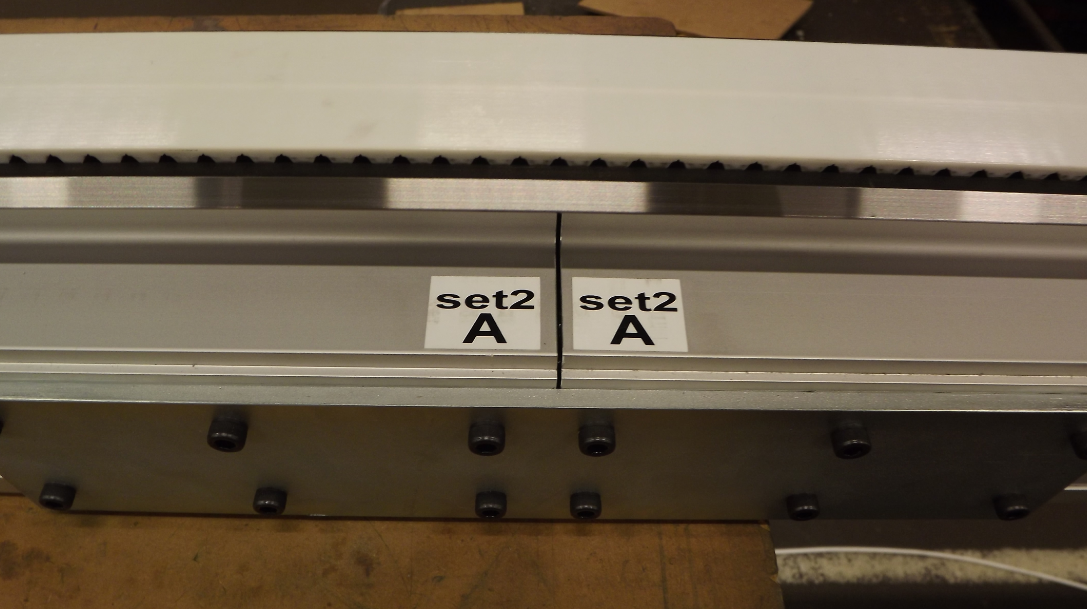

直线模组将分段运输,可在现场简易方便地装配;各段将进行标识,方便安装:

二:超高速
滚轮导轨,可实现超过6米/秒的线速度。
详细原理说明,请参考文章:V型导轨原理及应用
三:超高加速度
滚轮导轨+导轨铝型材,通过拼接,可得到超长行程;滚轮导轨,通过滚轮在导轨面上的高效,低摩擦的传动,可得到超高速。要实现超长行程的超高速,还需要一点:那就是高强度的同步带,可承受加速时候需要的加速力,同步带的最大驱动力为7350牛顿;从而可以实现超高加速度,在很短的时间里加速到需要的线速度;高强度同步带,以聚氨酯为基体,内含高强度钢丝绳:

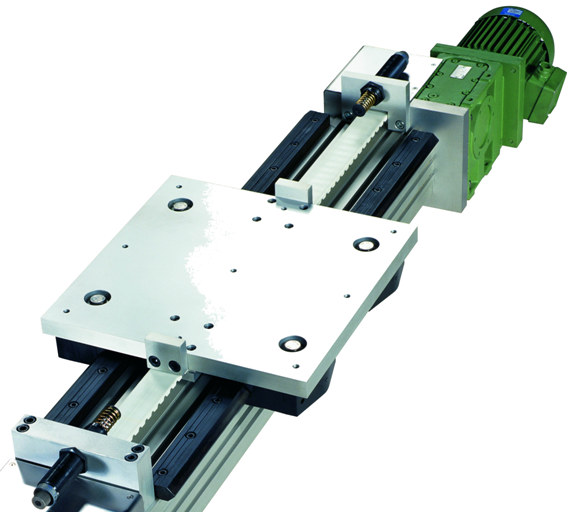

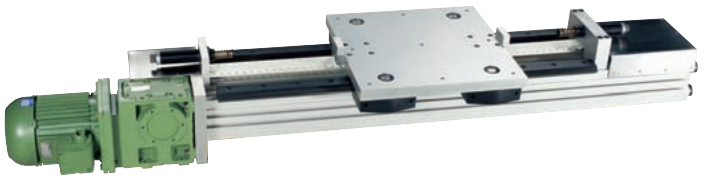

超长行程超高速直线模组,根据垂直负载,可分为如下两种:
一:普通负载-DLS

DLS3- 1600牛 @ 70公里
DLS4- 3500牛 @250公里
DLS5- 10,000牛@500公里

二:重载-HDLS

HDLS64- 10,000牛 @300公里
HLDS95- 28,000牛 @400公里

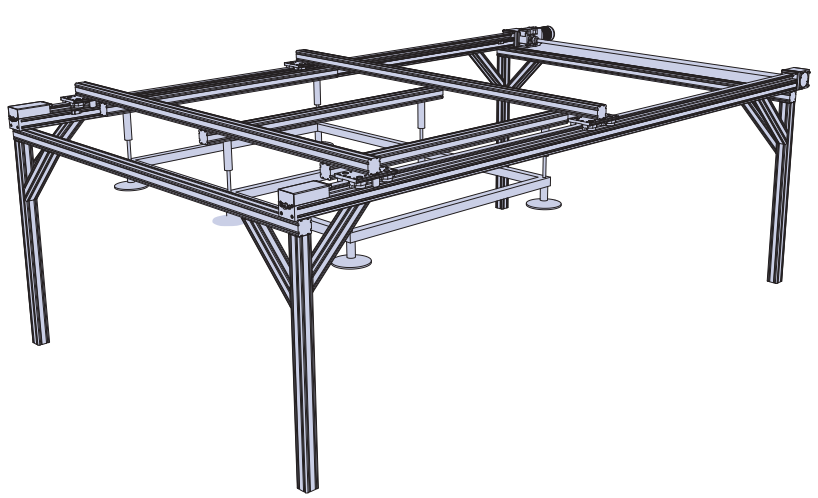

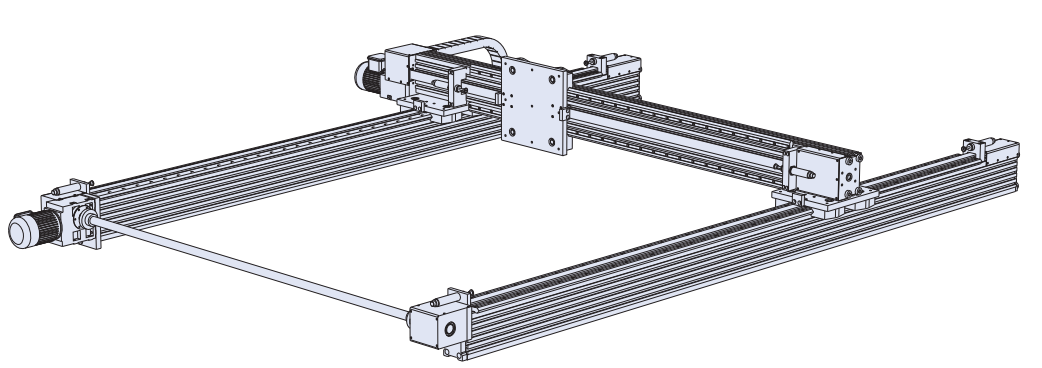

应用上述超长行程超高速直线模组,可方便搭建大型X-Y龙门系统:
