精密环形线-传动同步带/链条张紧机构

更多产品及应用技术文章，点击进入技术分享栏目。



精密环形线，通过同步带或链条把环形导轨上的滑座串联在一起的。不管是采用同步带还是链条传动，其张紧机构的工作原理是类似的：

下面以DTS环形线为例子来说明：DTS环形线采用同步带传动方式，电机通过同步带轮带动同步带，实现各个滑座的同步运动：请参考文章：环形流水线如何实现工位间的精准同步；DTS环形线使用的同步带，为内带钢丝绳的精密高强度同步带，在安装调试设备的时候，需要对同步带进行张紧；张紧时同步带的具体伸长量，请和我们联系；在实际运行过程中，即使是长时间使用之后同步带将不会继续伸长，所以并不需要对同步带进行重新张紧；DTS环形线可运行5年之后，依然具有良好的精度。

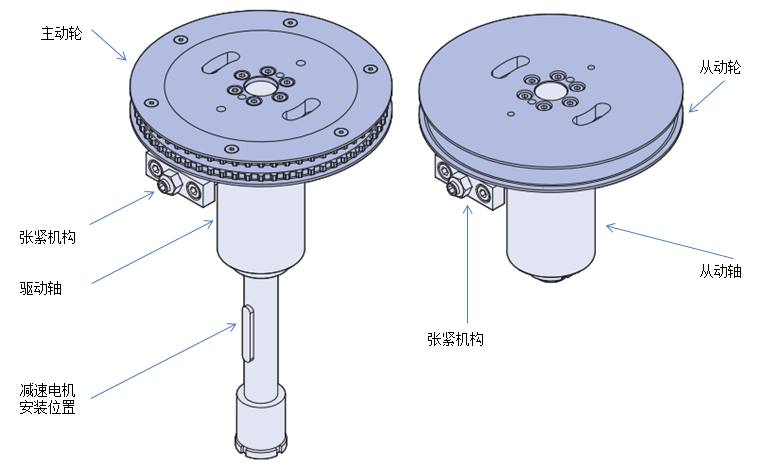

DTS环形线的主动轮驱动轴和从动轮从动轴，都带有同步带张紧机构：

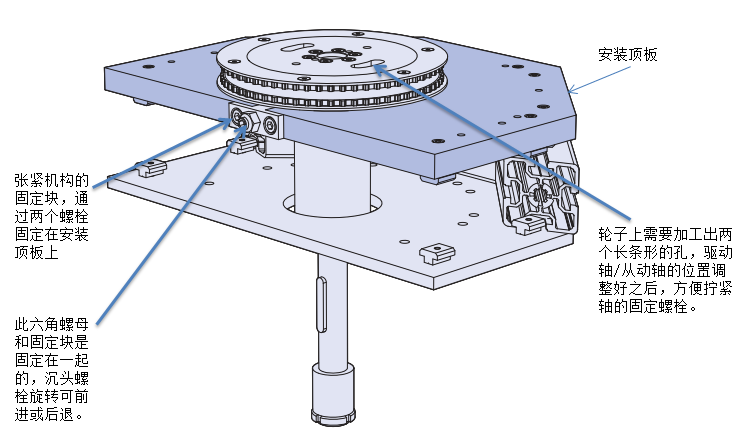

主动轮驱动轴 / 从动轮从动轴，通过固定螺栓，安装固定在圆弧导轨安装顶板上；张紧机构的工作原理，请参考下图说明：

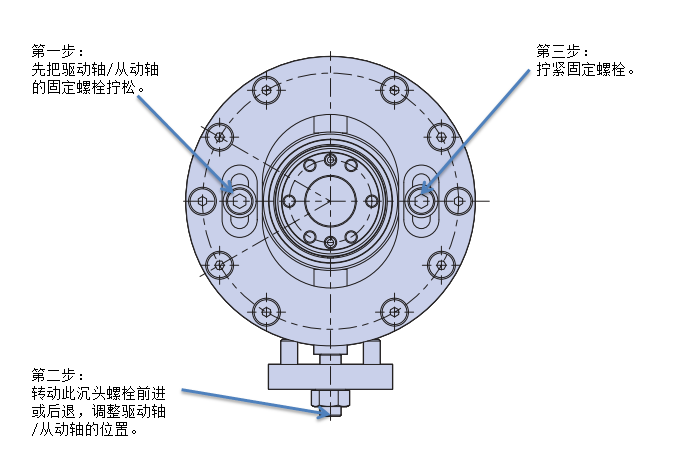

张紧调节步骤，请参考下图：

如果使用的为链条传动方式，也可以采用同样结构的张紧机构，只需把上述说明的机构中的带轮替换成链轮就可以了。
