同步带式中空轴旋转平台

更多产品及应用技术文章，点击进入技术分享栏目。



同步带传动圆弧导轨：

以此为基础，可方便装配同步带传动式中空轴旋转平台，具有精度高，装配简易和经济实用等优点：

同步带传动圆弧导轨，具有如下优点：

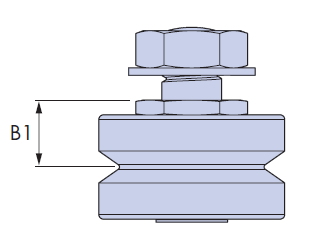

一：和圆弧导轨的内V面配合的滚轮轴承，具有精密的安装高度差，保证了良好的传动精度；安装高度B1的公差范围为+/-0.01mm:

二：同步带为内含钢丝绳的高强度聚氨酯同步带，可实现大驱动力和高速，线速度可达5米/秒。
三：为了保证同步带和圆弧导轨/小带轮的精准啮合，同步带上有V型凸起，圆弧导轨/小带轮上有精密加工的V型凹槽：

四：同步带的齿形公差得到了精密的控制，圆弧导轨/小带轮上的轮齿也是经过精密加工的。
五：三，四两点，确保了传动的零回差。
六：中空部分的直径，采用标准产品，可超600mm; 如需更大直径，可定制生产。
