大截面/大断面工业铝型材HB33

更多产品及应用技术文章，点击进入技术分享栏目。

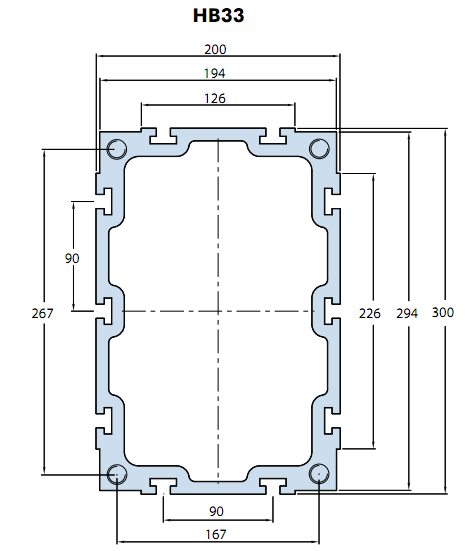

HB33的截面尺寸如下：

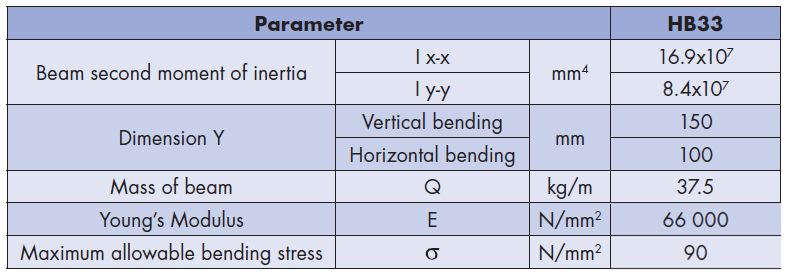

HB33铝型材具有高强度和高刚性的优点，如下为性能参数表：

HB33铝型材的两种典型应用：
一：桁架机器人的龙门桁架

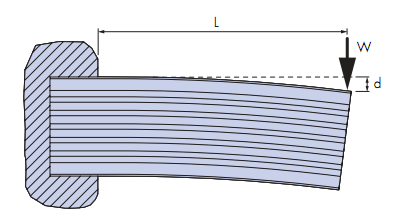

二：非标自动化设备的悬臂

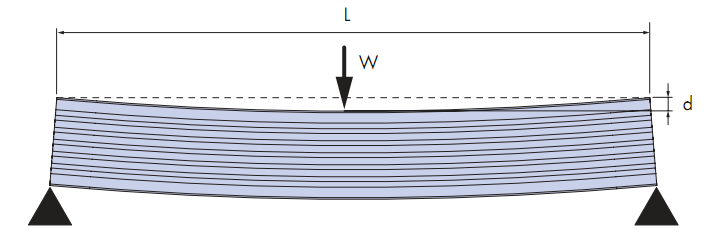

HB33铝型材的龙门桁架应用的一个案例，说明在相应的负载作用下产生的变形量；采用两端支撑，支撑点的距离为4米；负载为1.5吨；当1.5吨的负载作用于中间位置时，相应的变形量只有1.9mm：

HB33单根长可达6米，采用高强度连接机构，方便进行拼接：

HB33铝型材除了具有高强度和高刚性的优点之外，还具有高的制造精度，可以作为导轨铝型材来使用；下图中的HB33铝型材长度是2.5米，客户的应用为激光切割机，用作直线导轨安装梁；客户的检测结果为：
一：2.5米的长度，X方向和Y方向的扰度均小于1mm.
二：外壁/内壁具有良好的表面光洁度。

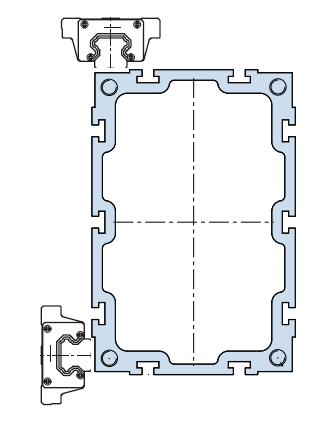

作为导轨安装梁的HB33，可安装的滚珠直线导轨规格可达35, 如下为导轨安装示意图，4个角的8个台阶面皆可安装导轨：
