环形线导轨系统使用寿命计算

更多产品及应用技术文章，点击进入技术分享栏目。



环形线以环形导轨为核心基础件，广泛使用于循环自动装配，循环自动检测等应用中：

环形导轨系统中滚轮是易损耗的部件，需要对滑座进行受力分析并计算使用寿命；滑座在导轨上，5个自由度受到了限制，受力分析时，需要分别计算出5个分力/分力矩：

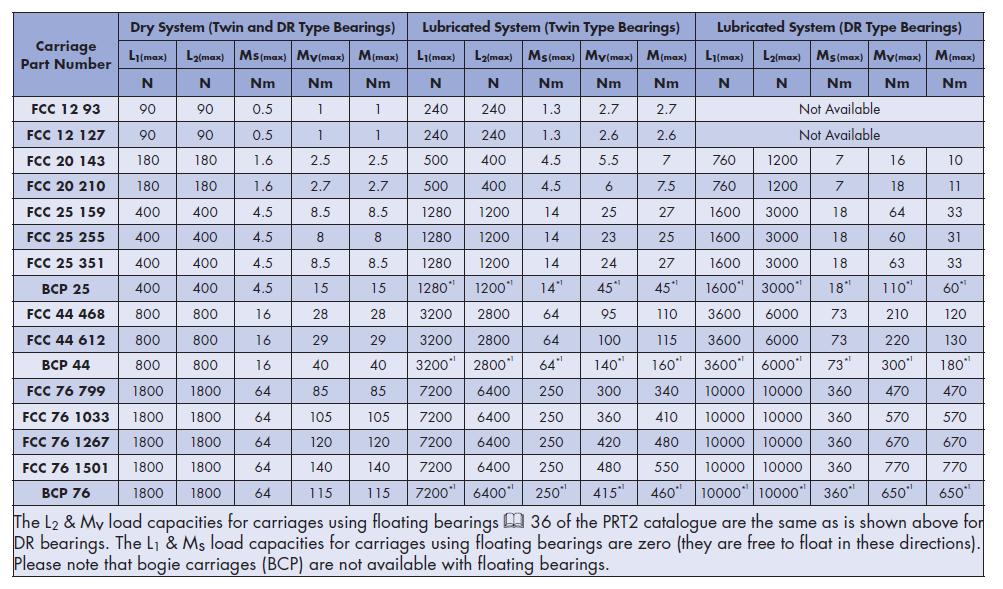

如下表格为滑座每个自由度单独受力情况下，允许的工作载荷：

把分力/分力矩，工作载荷代入如下公式中，就可计算出载荷系数，不允许超过1（不锈钢导轨，不允许超过0.8）：

如下为一计算例子：

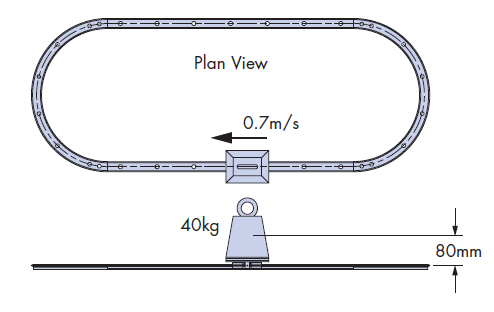

环形导轨组成：圆弧导轨的型号为TR44468R180，直径为468mm；直线导轨的型号为TNM44; 滑座的型号为FCC44468LB。水平安装。每个滑座加上其上面的负载，总重为40公斤，重心位于导轨的中心线上，离导轨面的距离为80mm; 滑块的线速度为0.7米每秒：

根据上述应用明细，计算出分力/分力矩（L2为滑座在圆弧段上时的离心力；Ms为这个离心力产生的翻转力矩）：

根据滑座的允许工作载荷表，查出滑座FCC44468LB的各个自由度的允许工作载荷：

计算出载荷系数：

根据如下公式，可计算出滑座的使用寿命：

上述计算是根据恶劣的受力状况计算出来的（圆弧段），但是滑座经过环形导轨直线段时的受力情况好很多，所以实际的使用寿命应该比这个长。
