外球面/曲线/曲面滚轮轴承-高速应用

更多产品及应用技术文章，点击进入技术分享栏目。

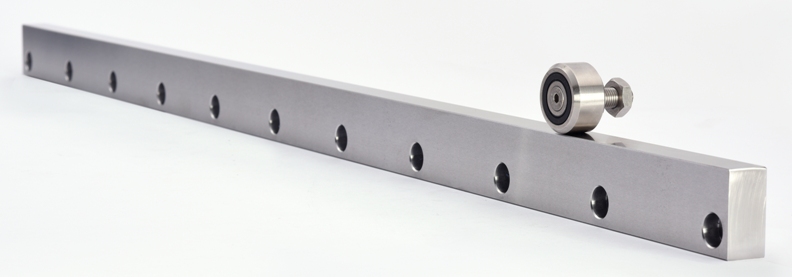

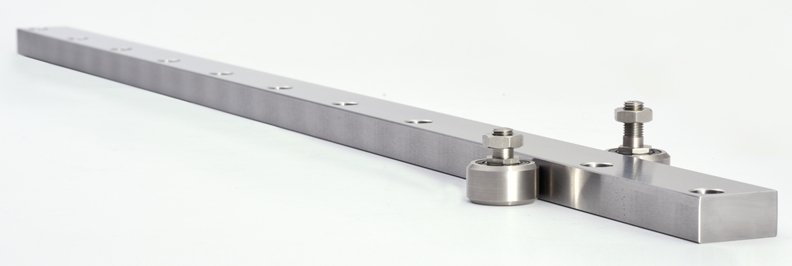

曲线滚轮轴承，又称为曲面滚轮轴承，或外球面滚轮轴承；外圈外表面（和平滚道接触的表面）为圆弧面：

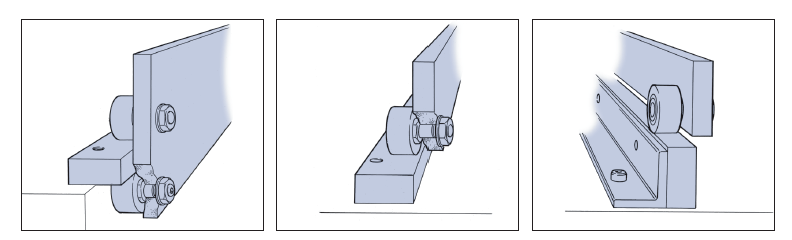

曲面滚轮轴承，在物料输送设施中应用广泛：




物料输送应用，为了实现快速的点到点物料运送，往往需要高的线速度，比如说10米每秒；高速，是通过曲线滚轮轴承在平滚道上的滚动实现的，曲线滚轮轴承具有如下特点：
一：外圈为厚壁，且滚道面经过表面淬硬处理，芯子还是软的；这样的话，第一是耐磨，第二是耐冲击。

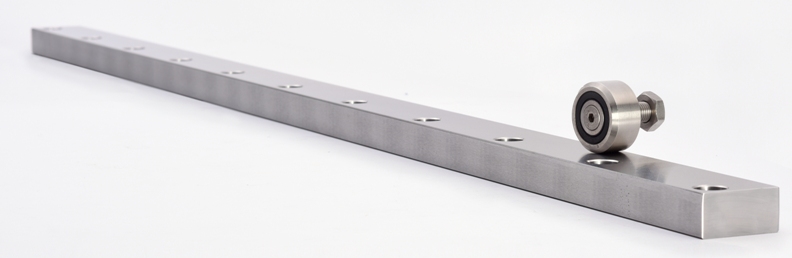

二：外圈的外表面为圆弧面，这样就降低了安装精度要求；在运动的过程中，重载/冲击载荷之引起变形，依然可以保证滚轮和平滚道的良好接触；如果外圈的表面为圆柱面，安装偏差/重载/冲击载荷等情况，都有可能导致滚轮和滚道的接触面为一小点，导致应力集中；而采用圆弧面外圈，就没有这个问题：

三：滚轮的精度定位为P4，有些精度指标为P2；属于精密轴承，滚轮轴承的游隙得到了精准的控制；确保负重情况下外圈的弹性变形，不会产生破坏性内应力。
四：良好的装配工艺，密封圈具有很好的防尘和保持油脂作用，且采用高等级润滑油脂，可实现滚轮的长期有效润滑。

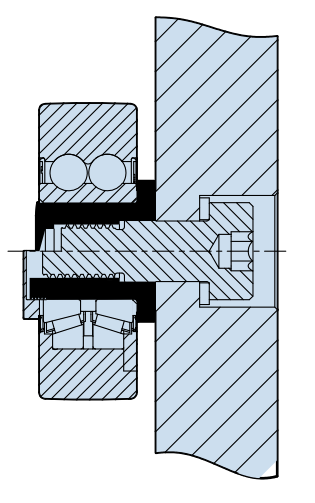

五：轴承为双列球轴承或双列圆锥轴承，即使在高速情况下，也可承受冲击性的轴向载荷。
六：小规格的外径为18mm，径向工作载荷为600N；大规格的外径为144mm，径向工作载荷为80000N。
