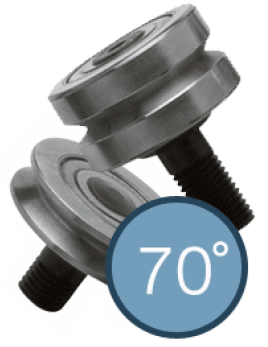

70度/90度V型滚轮轴承

更多产品及应用技术文章，点击进入技术分享栏目。



V型滚轮导轨，是通过V型滚轮轴承在V型导轨上滚动实现直线运动：

滚轮和导轨之间的接触为线接触（实际效果为狭长条的接触面），是两条成一定角度的线；这两条线的总长度，就是力作用的地方；从理论上来说，这个总长度越长，V型槽表面可承受的力就越大；轻载及普通负载的应用，由于导轨的宽度较小，为了保证具有足够的接触线总长度以防止表面点蚀，所以采用70度的V型槽，具有比90度V型槽长的接触线总长度：

承载情况下，V型槽的两侧会受到方向相反的轴向力的作用，相当于往两侧推，这样的话，在V型槽的底部有应力集中，这个应力过大的话，会导致轴承开裂；同样的径向载荷，70度的轴向推力比90度的大。重载的情况下，这是一个非常重要的考虑因素，为了防止集中应力导致轴承开裂，采用90度V型滚轮轴承：
