线性模组密闭防尘设计：不锈钢带+磁性密封条

更多产品及应用技术文章，点击进入技术分享栏目。



采用“不锈钢带+磁性密封条”设计，可实现线性模组的密闭防尘 – 把铝型材基座腔体内的导轨和传动部件，和外界的粉尘等污染物隔绝开来。下面以PSD120丝杠传动线性模组为例，来说明“不锈钢带+磁性密封条”的设计结构：

图一：白色发亮的部分即为不锈钢带

图二：不锈钢带的两端固定

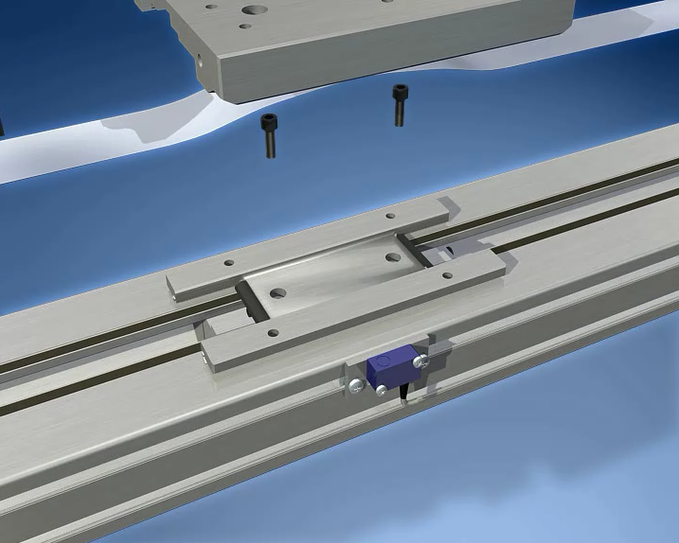

图三：不锈钢带穿过滑座

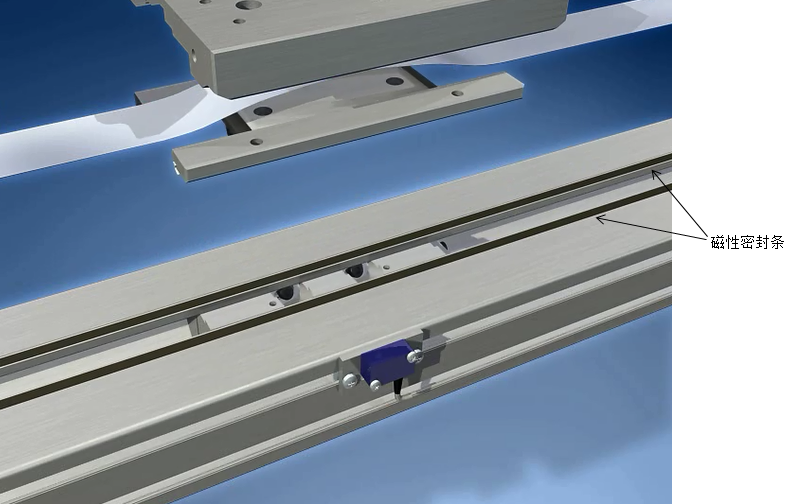

图四：磁性密封条如图所示

工作原理：磁性密封条，把不锈钢带紧紧吸住，形成密闭腔体；不锈钢带穿过滑座，滑座运动的时候，不锈钢带和滑座之间有相对运动，不过是很平滑的运动；滑座经过某个位置的时候，会把对应的一小段不锈钢带抬起，但是滑座两端的不锈钢带被磁性密封条紧紧吸住，这样就保证了腔体始终是密闭的。

根据上述工作原理，不锈钢带几乎可以是无限长的，滑座和不锈钢带之间的低摩擦可确保高速性能的实现。

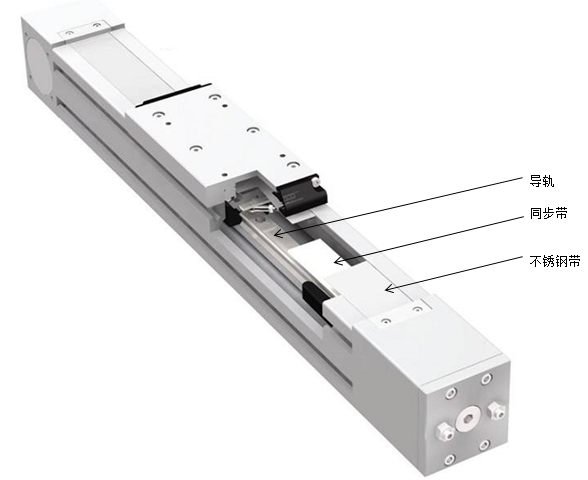

SBD同步带线性模组，采用的是同样的“不锈钢带+磁性密封条”设计；导轨为滚珠直线导轨，通过拼接，可得到长行程；传动方式为高强度聚氨酯同步带，可实现长度为15米以上的高速传动：

由于具有上述特点，所以SBD可具有“长行程”+“密闭式防尘设计”+“高速传动”+“拼接式”规格。
