DLS同步带传动直线模组-可方便地进行多次拆装

更多产品及应用技术文章，点击进入技术分享栏目。



DLS同步带传动直线模组，具有可高速运行和行程长的显著优点，线速度可超5米每秒；可方便地进行多次拆装，这对需要时不时更换工作场所的长直线模组来说，是一个很大的优点：

DLS同步带传动直线模组，以AUBD同步带传动直线运动系统为基础，包含如下三大组成部分：
一：带铝型材基座的滚轮直线导轨

通过拼接，行程长；拼接方式简易方便，可在使用现场快速装配；并可方便进行拆卸，然后重新装配：
把导轨接上并对齐：

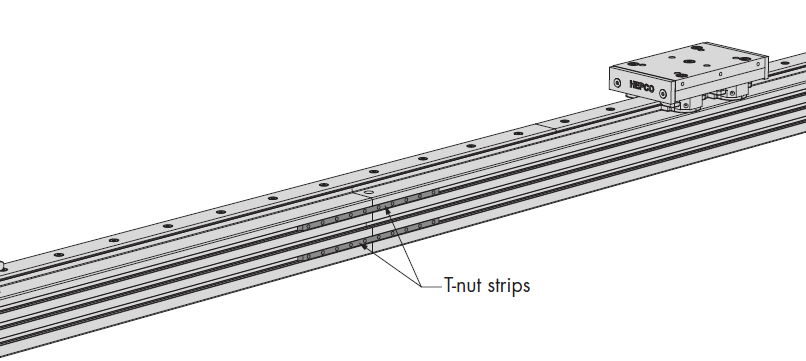

T型导条，放入铝型材基座的T型槽中：

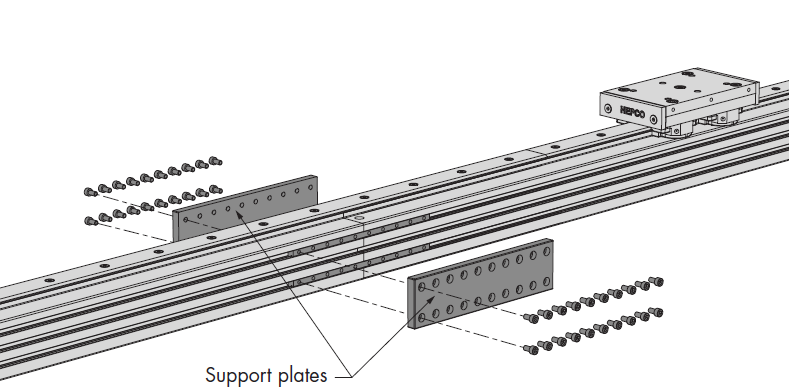

连接板，通过螺栓拧紧在T型导条的螺纹孔中：

二：带同步带连接接口和张紧装置的滑座

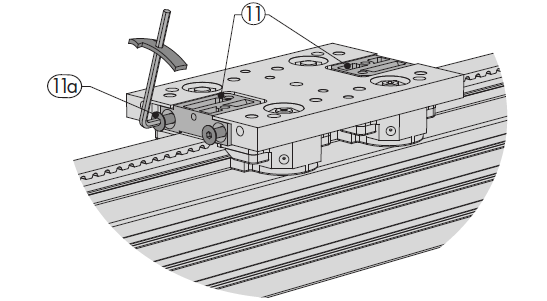

先把张紧装置11的紧固螺栓11a松开：

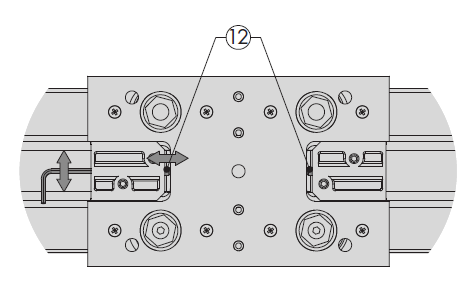

用内六角扳手转动顶丝12，调节张紧块的位置：

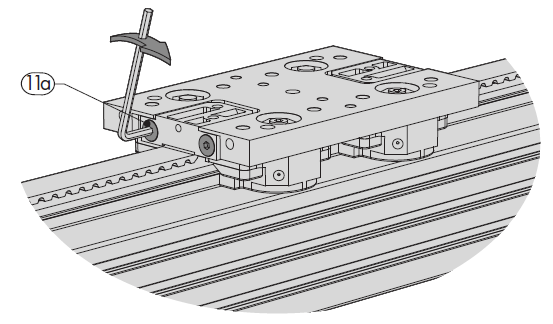

拧紧张紧装置的紧固螺栓：

三：同步带传动系统

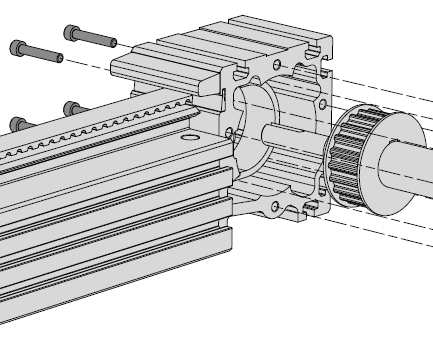

包含同步带，主动轮，惰轮：
