应用于丝杆直线模组的铝型材基座

更多产品及应用技术文章，点击进入技术分享栏目。

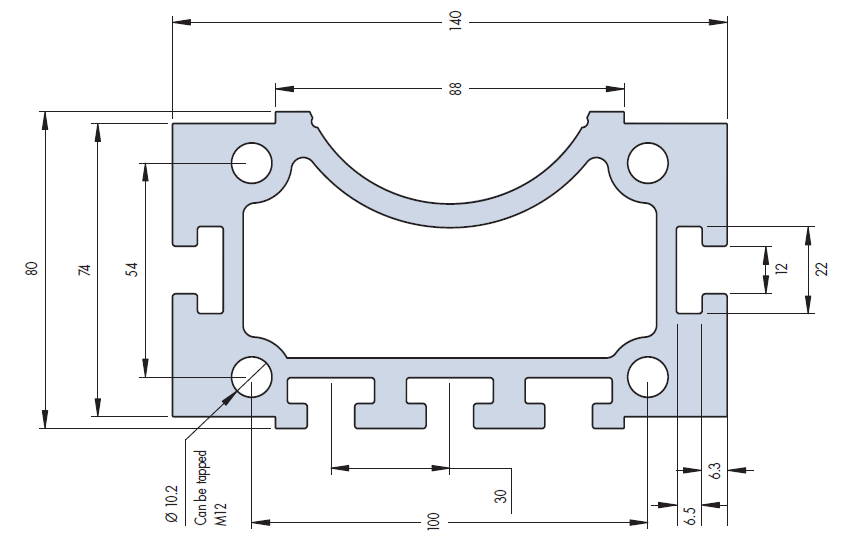

HDCB铝型材可作为丝杆直线模组的铝型材基座，结构尺寸如下图所示：

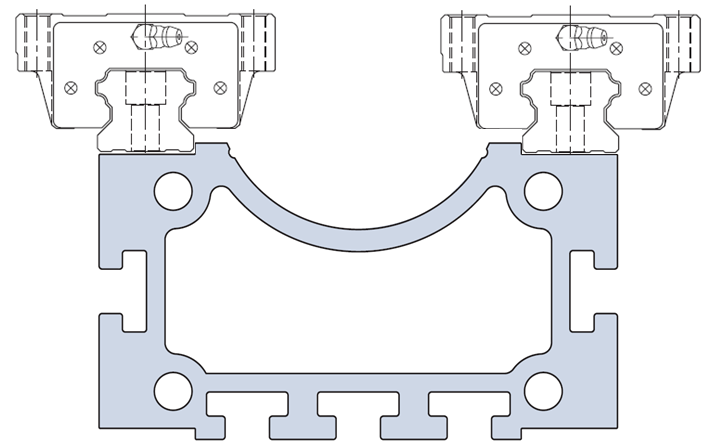

带有定位台阶，可作为直线导轨的安装基准，方便安装：

铝型材的两端可打M12的螺纹孔，方便丝杠支撑座的安装和固定；铝型材的弧形下凹部分，方便丝杠的通过：

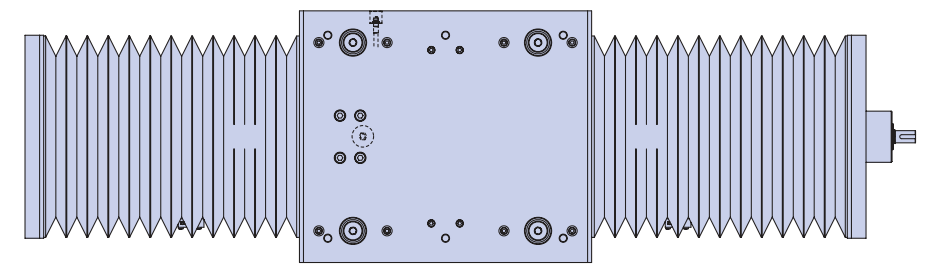

可把风琴防尘罩（俗称皮老虎），安装在铝型材基座上，形成一个密闭的腔体，导轨和丝杠处于密闭腔体内，具有良好的防尘效果：
