单点自动注油器实现滚轮直线导轨自动润滑

更多产品及应用技术文章,点击进入技术分享栏目。

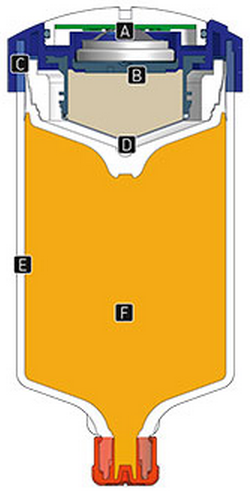

单点自动注油器,为气体驱动的单点自动润滑器。该润滑器已准备就绪,可直接拧入连接到润滑点,里面填充高品质润滑脂。不需要专门的工具就可激活并直接使用,时钟设置十分方便,并可调节润滑脂的流量。结构组成如下图所示:

A: 设定表盘:调节润滑脂配送速度
B:气压室:生成压力,推动活塞
C:上盖:方便手的操作
D:活塞:在气压力的推动下,把润滑脂挤出
E:润滑脂容器:透明壁,方便目视检测
F:润滑油脂

采用单点自动注油器,可方便地实现滚轮直线导轨的自动润滑;对长行程应用来说,可有效防止手动加油的润滑缺失现象的发生;有如下两种自动润滑方式:
一:GV3-普通载荷滚轮直线导轨
对导轨进行加工,加工出油路及出油孔;配合单点自动注油器使用,经过油路,把油送到出油孔;滑座上的润滑块经过出油孔的时候,把油吸走,并涂抹在经过的导轨面上;详细说明,请参考:滚轮导轨渗出式润滑系统
二:HDS2-重载滚轮直线导轨
滑座上配置的导轨润滑块带螺纹注油孔:

可在滑座板上加工出润滑油路来,然后把单点自动注油器安装在滑座板上,实现对导轨润滑块的自动供油:

补充说明:
如果采用齿轮齿条传动,也可应用单点自动注油器,实现齿轮齿条自动润滑;详细说明,请参考:齿轮齿条自动润滑装置
