高速包装机械-循环输送线-凸轮螺杆传动机构

更多产品及应用技术文章，点击进入技术分享栏目。

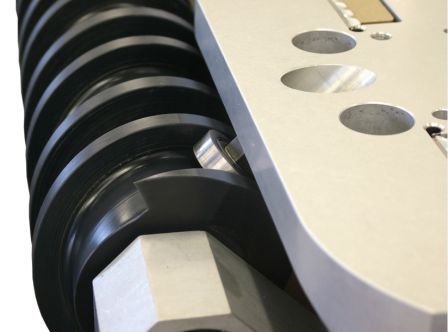

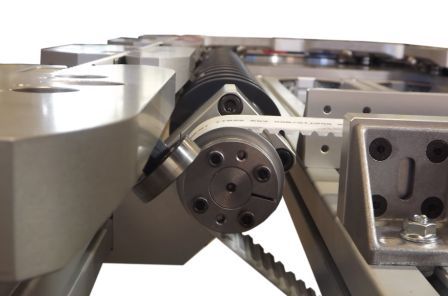

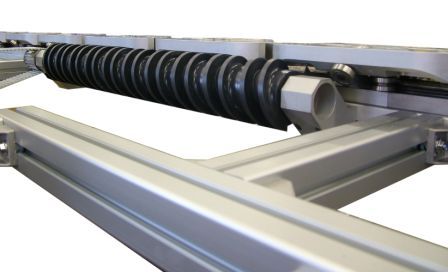

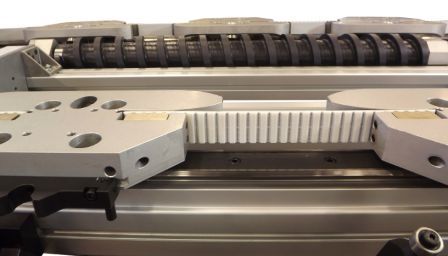

DTS2高速循环线，可快速加减速，并可高速运动，所以大大缩短了节拍时间。其使用的传动系统为凸轮螺杆传动机构，每个滑座上的侧面安装有一个精密凸轮；螺杆转动，推动凸轮做直线运动；如下为此传动机构的一些照片：

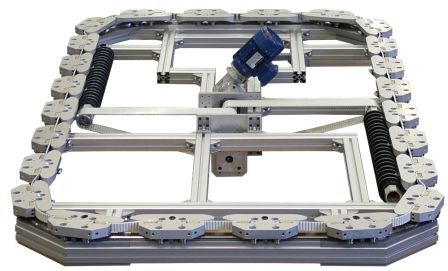

如果工位比较多，需要的驱动力大，可采用双螺杆结构，同一台伺服电机，同步带传动的方式，实现两根螺杆的同步传动：

如下为DTS2M高速环形输送系统在一食品包装机械上的实际应用，采用双螺杆高速同步传动；实现了下述工序的自动化：上料，放入薄膜包装袋，封袋，下料；实现了每分钟包装42袋的高效率；一共16个小车，每个小车上的负载为2公斤，节拍节距为500mm，仅需0.5秒就可完成起停定位过程；目前此自动化包装机械已应用于食品，烟草和药品包装行业中：
