环形导轨-链式刀库应用

更多产品及应用技术文章，点击进入技术分享栏目。



滚轮环形导轨应用于链式刀库中，起了承载系统的作用，滚轮环形导轨具有可高速运动和高刚性的优点，确保了加工中心的自动换刀系统可实现快速和精准定位，大大提高了加工中心的工作效率：

下面为两个应用案例：

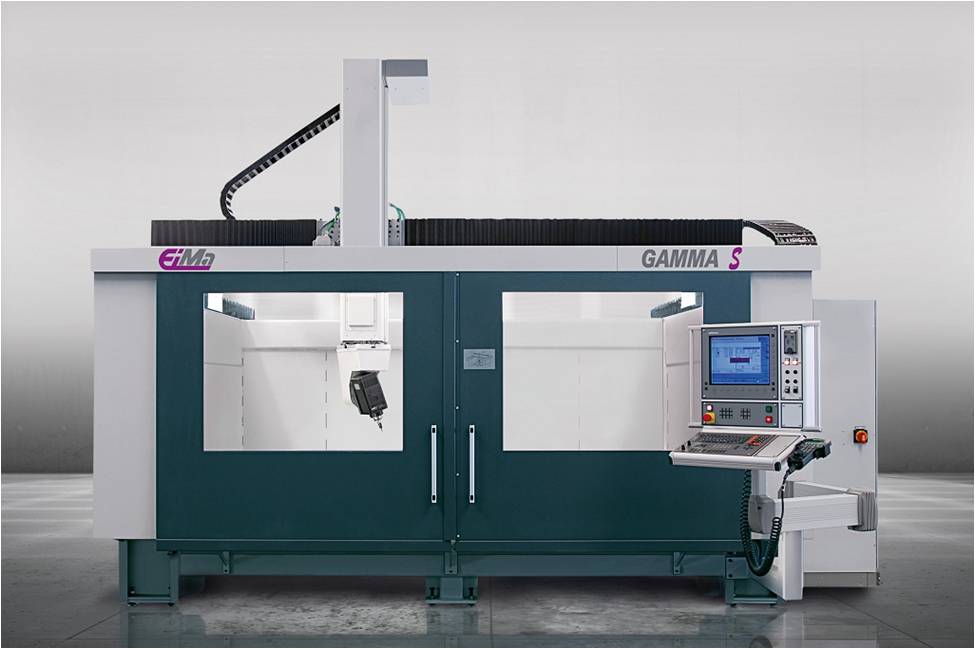

一：德国瑞玛（EIMA）公司的GAMMA S系列龙门铣加工中心；刀库容量为24把刀：

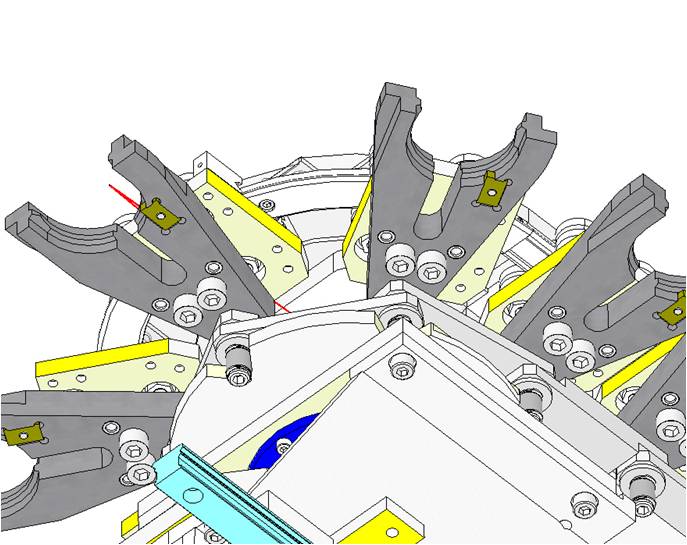

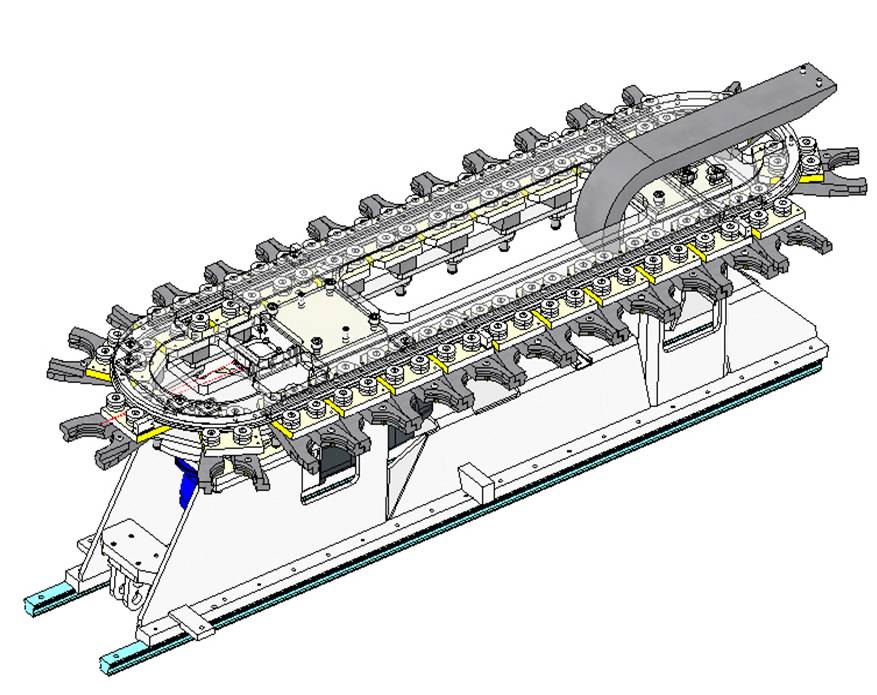

应用的环形导轨为PRT系列的TR25型号，导轨截面宽度为25mm，拐弯直径为255mm：

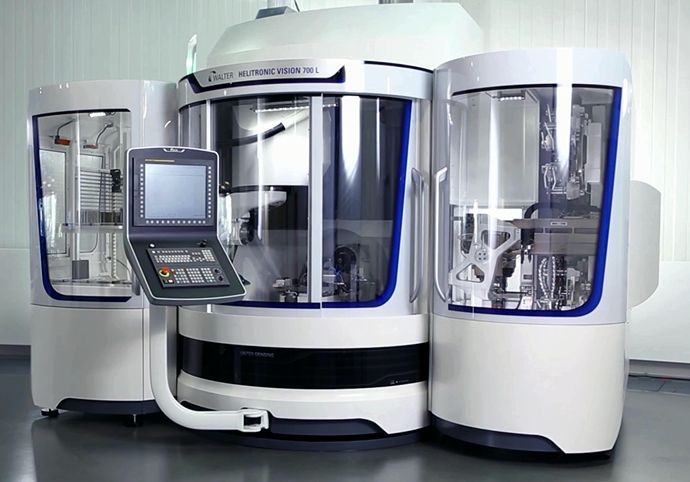

二：德国瓦尔特（WALTER）公司的HELITRONIC VISION 700 L数控磨刀机；刀库容量为24把刀：

如下视频，从第1分30秒开始，可以很清楚地看到刀库的换刀动作：

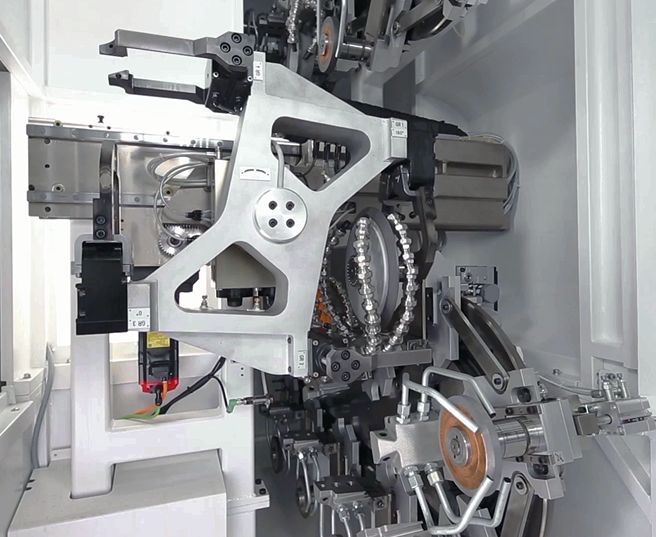

如下为刀库内部的照片：

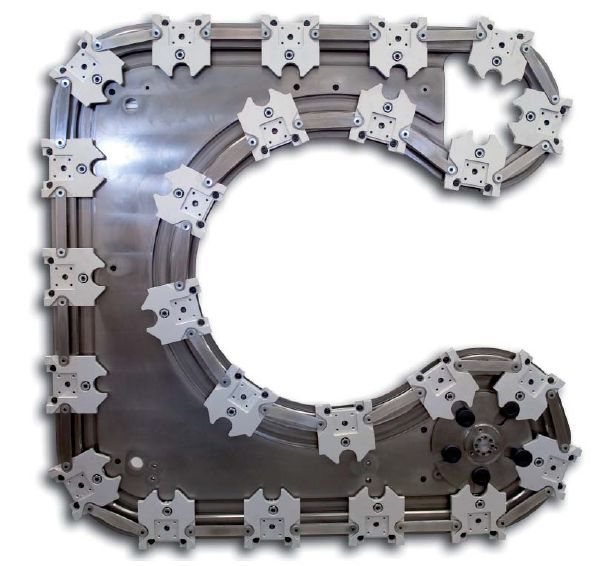

应用的环形导轨为1-TRAK系列的导轨，根据客户的自动换刀系统的要求，采用特殊的运动轨迹：

导轨的运动方式，请观看如下视频：
