聚氨酯同步带-长距离高速直线运动应用

更多产品及应用技术文章,点击进入技术分享栏目。

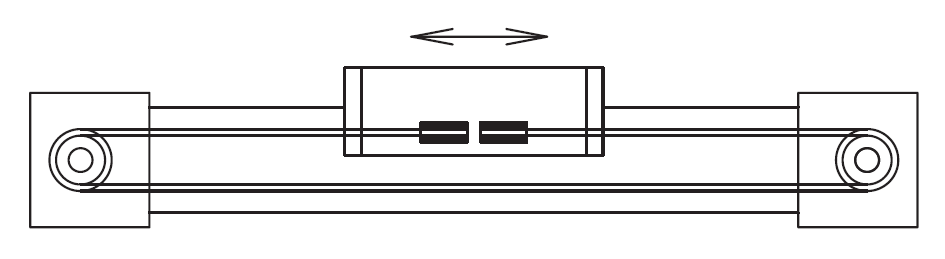

高强度精密聚氨酯同步带和高速滚轮导轨配合使用,可应用于长距离高速直线运动中,行程可超20米,最高线速度可达10米每秒;高速滚轮导轨的说明,请参考文章:高速直线运动导轨

高强度精密聚氨酯同步带,选用高品质聚氨酯原材料,采用精密成型工艺,保证了齿形和节距公差的精密控制;同时同步带中含有高强度钢丝绳。上述特性,使得其适合应用于精密直线传动中,配套合适的伺服电机和控制系统,其重复定位精度可达+/-0.05mm。


如下示意图为码垛机应用,X轴和Y轴,皆采用同步带传动:

同步带型号规格及最大传递力,罗列如下;AT代表齿形,之前的数字代表皮带宽度mm,后面的数字代表节距mm:
20AT5: 最大传递力-560N
25AT10:最大传递力-1225N
50AT10:最大传递力-2450N
50AT20:最大传递力-4900N
75AT20:最大传递力-7350N
100AT20:最大传递力-9800N
