圆弧导轨加工精度

更多产品及应用技术文章，点击进入技术分享栏目。



滚轮圆弧导轨为一种精密圆周运动产品：

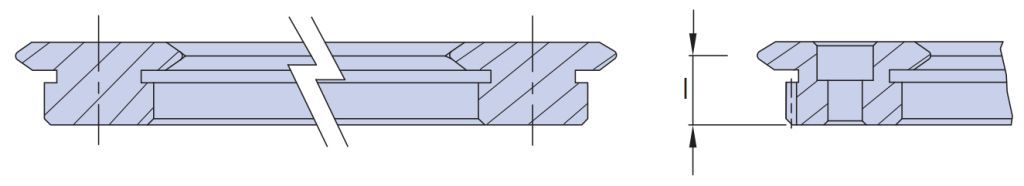

滚轮圆弧导轨的加工精度，一个很重要的精度指标就是V型面的V型尖和导轨地面之间的距离I；采用了精密的研磨加工工艺，高度I的尺寸容许误差为+/-0.025mm:

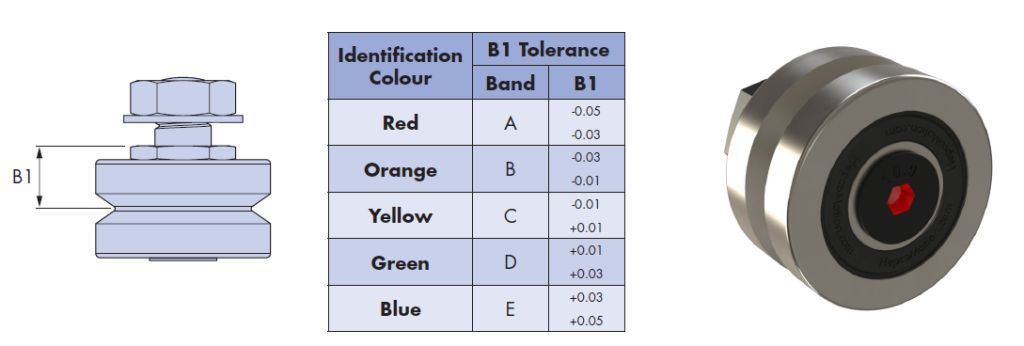

和滚轮圆弧导轨配合的滚轮可采用CHK精密滚轮，滚轮的安装高度B1，容许误差为0.02mm:

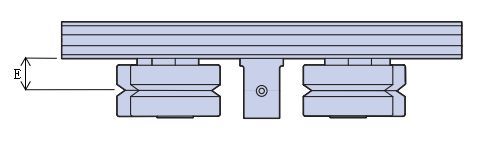

上述CHK精密滚轮安装到滑座板上，滑座板和导轨间的安装高度E，就得到了精密的控制：
