导轨免润滑直线模组:铝型材导轨+同步带传动
更多产品及应用技术文章,点击进入
技术分享
栏目。
分享到:
百度搜藏
百度贴吧
百度空间
linkedin
PDU直线模组,为导轨免润滑直线模组,是真正的导轨免润滑,不需要加润滑油;这个特点,非常适合食品,医疗等行业的应用:
其两大基本构成为:

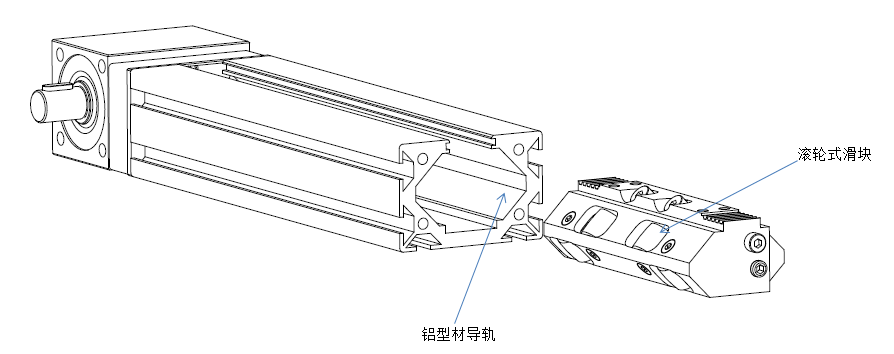

一:铝型材导轨
铝型材基体的内壁,作为导轨,滚轮式滑块在其上运动实现直线运动;滑块上的滚轮为海普克(HEPCO)公司的的Herculane滚轮,保证了其在铝型材导轨上滚动的时候,不需要润滑油,可干运行;有关铝型材导轨的更详细的说明,请参考文章:
“铝型材导轨”和“导轨铝型材”的概念厘清

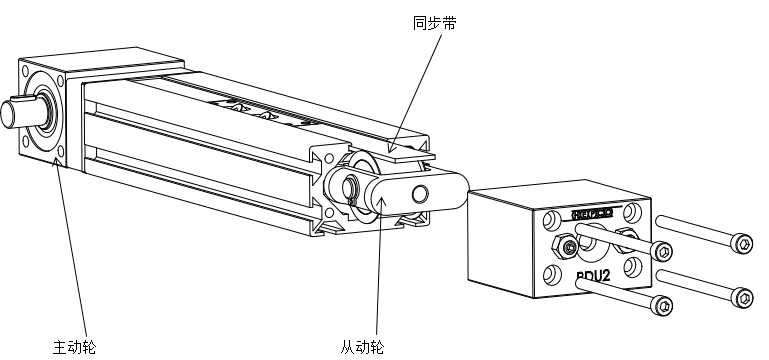

二:同步带传动
和丝杠,齿条等传动机构相比,同步带和带轮之间,也是不需要加油的。

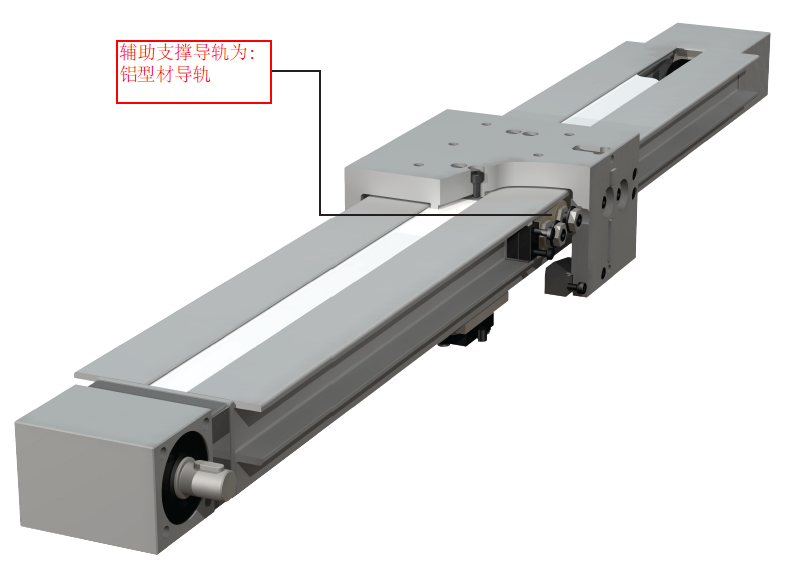

PDU2M直线模组,为PDU2直线模组的升级版本,具有更高的承载能力;铝型材基体的两侧,各具有一条起辅助支撑作用的铝型材导轨,Herculane滚轮在上面运动,实现了承载能力的提高:
