可调连杆连接方式-环形自动装配线

更多产品及应用技术文章，点击进入技术分享栏目。

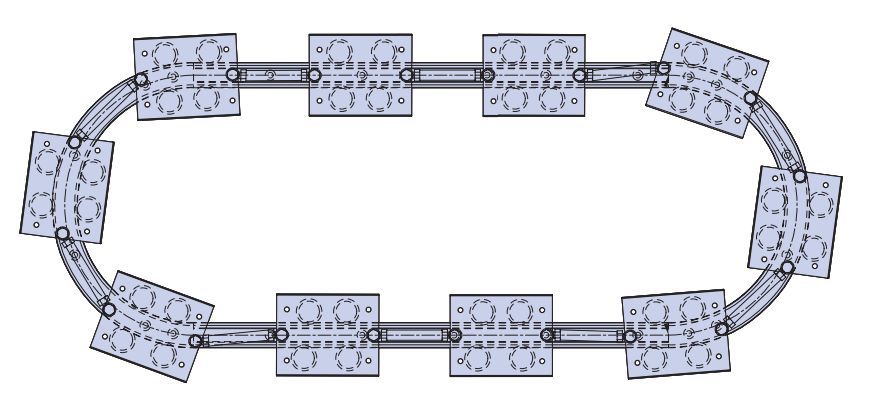

循环输送线的环形导轨上，有多个滑座，这些滑座可通过可调连杆连接在一起，实现同步运动:

为了保证滑座在导轨上的顺畅运行，进行设计的时候，需要把如下几点考虑进去：

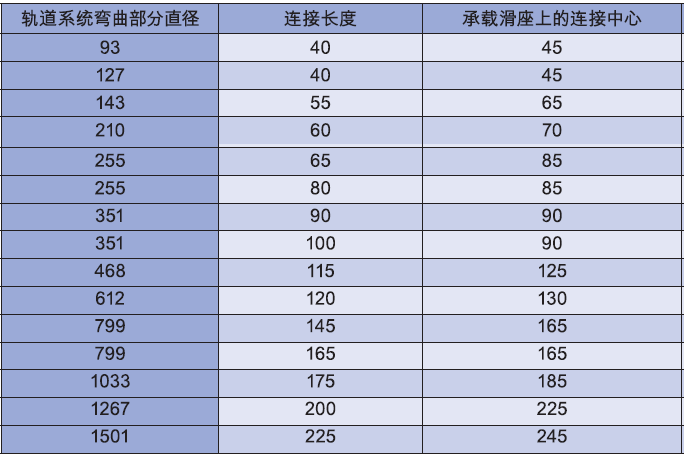

1. 连杆的长度尽量短，可参考如下表格；下表中的连接长度即为连杆长度：

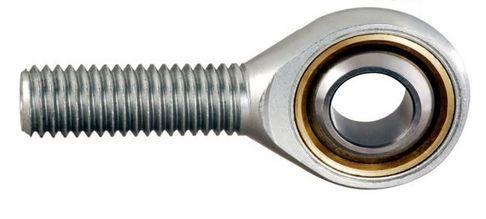

2. 连杆的长度需要可微调，为可调连杆，确保滑座间距的准确性；关节轴承为外螺纹杆端形式，两个关节轴承的螺纹分别为左旋和右旋；转动连接杆，即可微调连杆长度（可调连杆，可从市面上采购；也可自行加工装配）：
3. 选择具有合适的原始游隙的关节轴承，安装到滑座上的销子之后，能够具有合适的工作游隙：

4. 滑座的数量建议选择奇数：

配上如下传动方式，即可作为环形自动装配线应用：
1. 直线往复运动传动机构：适合启停精准定位应用：


2. 凸轮螺杆传动机构：适合启停精准定位或连续运动应用：
