电动汽车电池组环形自动装配线-大尺寸重载工件应用

更多产品及应用技术文章，点击进入技术分享栏目。

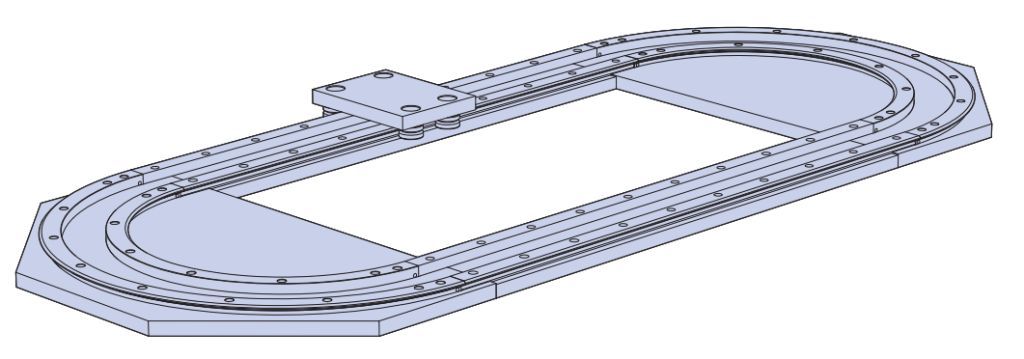

电动汽车电池组的装配输送小车，长度超过2米，宽度超过1米，而且需要承受相当的重量；一开始的时候，考虑的是如下形式的环形导轨，由双排单沿V型导轨组成：

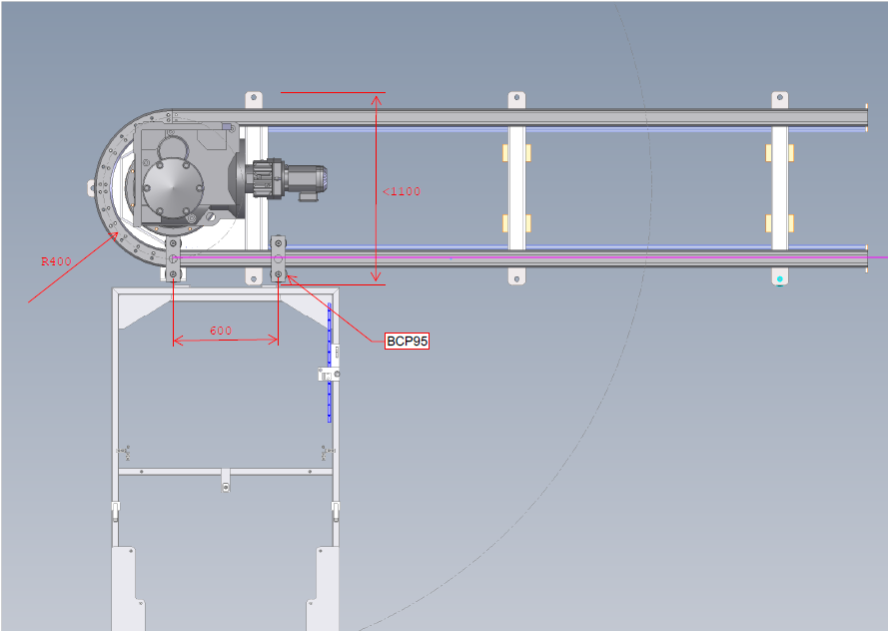

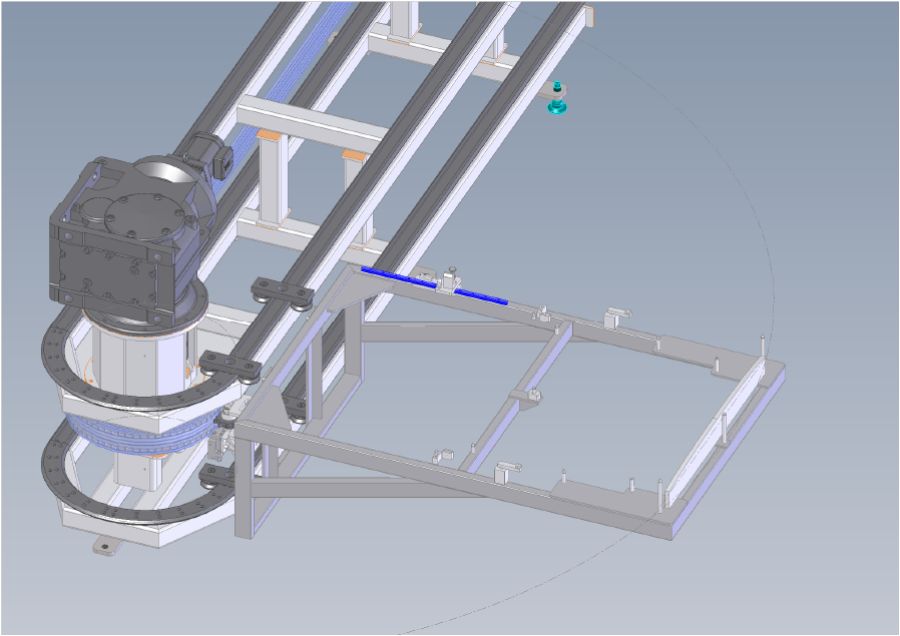

由于小车长且宽，而且需要承受重载，两排导轨之间的距离需要比较大，会带来相当多的设计上的额外工作；同时由于两排导轨之间的距离过大，会导致滑座经过直线圆弧导轨结合处时，滚轮和导轨之间的瞬时间隙过大，导致运行很不平稳。经过多方面考虑，后来采用的为如下形式的设计：上下两套水平布置的环形导轨，配上相应的传动系统，组成电动汽车电池组环形自动装配线：



采用此种设计，还可实现环形自动装配线的高速运行，线速度可达3米每秒；具体高速运行原理说明，请联系我们。
