圆弧导轨装配/安装精度-径向圆跳动/端面圆跳动

更多产品及应用技术文章，点击进入技术分享栏目。



滚轮圆弧导轨为精密类导轨产品，为了保证加工精度，所有的表面都经过精密磨削加工：

为了保证装配/安装精度，建议精加工安装基础，如下是一种安装方式：

圆弧导轨的工作精度指标-圆跳动，可分为径向圆跳动和端面圆跳动：
1. 径向圆跳动：公差带是在垂直于基准轴线的任一测量平面内，且圆心在基准轴线上的两个同心圆之间的区域：
三个重要的影响因素为：

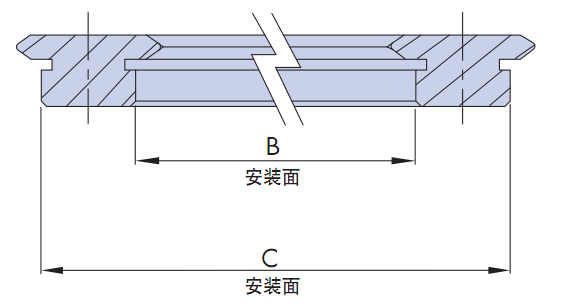

圆弧导轨安装面B/C的加工精度：

圆弧台阶基准加工精度：

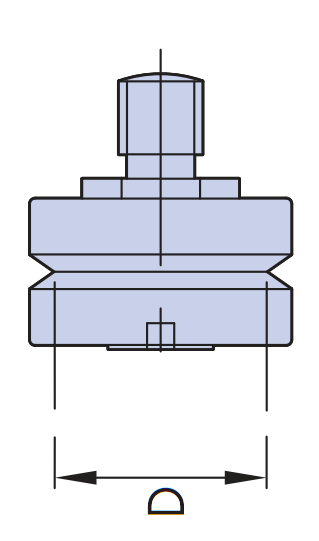

滚轮V型槽直径尺寸精度：

2. 端面圆跳动：公差带是在与基准轴线同轴的任一半径位置的测量圆柱面上，沿母线方向的两平行圆之间的区域：
三个重要的影响因素为：

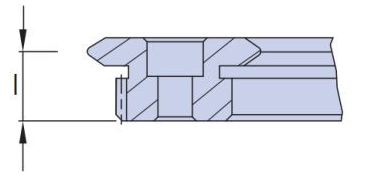

圆弧导轨尺寸精度I：

水平面基准加工精度：

滚轮安装高度B1尺寸精度：

圆弧导轨具体应用的相关技术咨询，请联系我们。
