滚轮导轨/齿轮齿条自动润滑-重载线性模组

更多产品及应用技术文章，点击进入技术分享栏目。

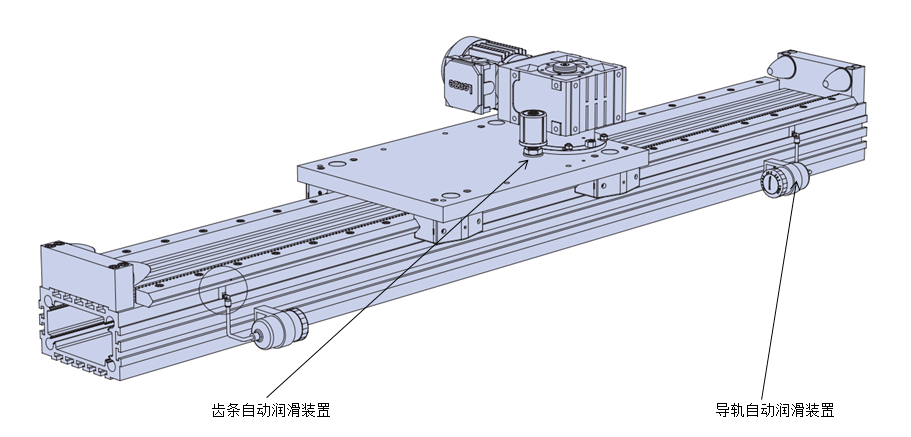

重载线性模组，在大负荷的应用场合中，使用和安装都很方便；为了进一步减少直线模组的保养工作，特别是当直线模组安装于高处或人员进入麻烦的地方时，可配置导轨/齿轮齿条自动润滑装置；采用大截面铝型材作为导轨安装基座，两根导轨之间较宽的安装距离，保证了整体直线模组可承受较大的翻转力矩，系统具有很好的刚性：

滚轮导轨的渗出式自动润滑的原理说明，请参考文章：滚轮导轨渗出式润滑系统：

齿轮齿条自动润滑装置的原理说明，请参考文章：齿轮齿条自动润滑装置：

此系列重载直线模组的铝型材基座截面尺寸可达200mmx300mm；端部可打4个深40mm的M16螺纹孔，在重物提升应用中，方便抓取夹具的安装:

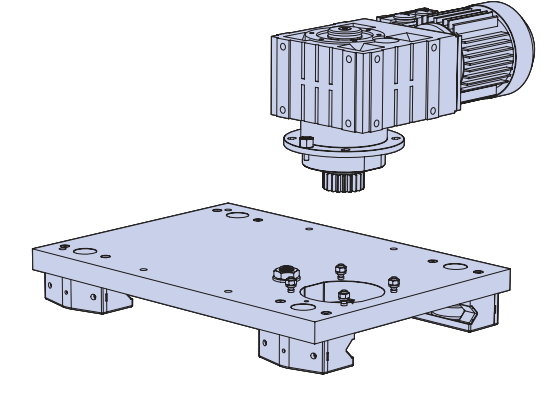

滑座尺寸为630mmx950mm，方便减速电机和工装治具的安装：

承载能力：L1为68,000N，L2为100,000N，Ms为11,110Nm：
