环形导轨系统中圆弧段安装注意事项
更多产品及应用技术文章,点击进入
技术分享
栏目。
分享到:
百度搜藏
百度贴吧
百度空间
linkedin
环形导轨系统中的圆弧段,不是整90度或整180度的,而是稍微比90度或180度稍微小一点;所以直线段的实际长度,需要比按整90/180度计算出来的长度,稍微长一点。下面以两圆弧段+两直线段组成的环形导轨系统为例,来说明安装注意事项:

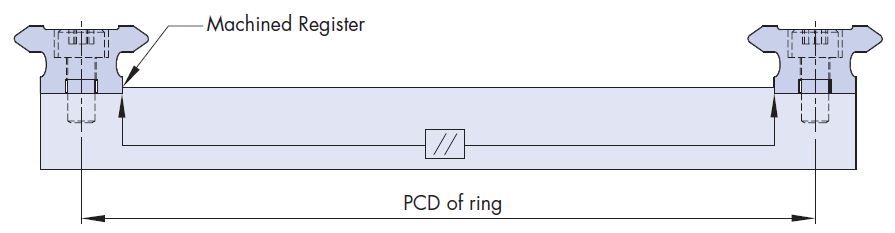

一:先安装直线段,两平行安装直线段之间的距离为圆弧导轨的直径:

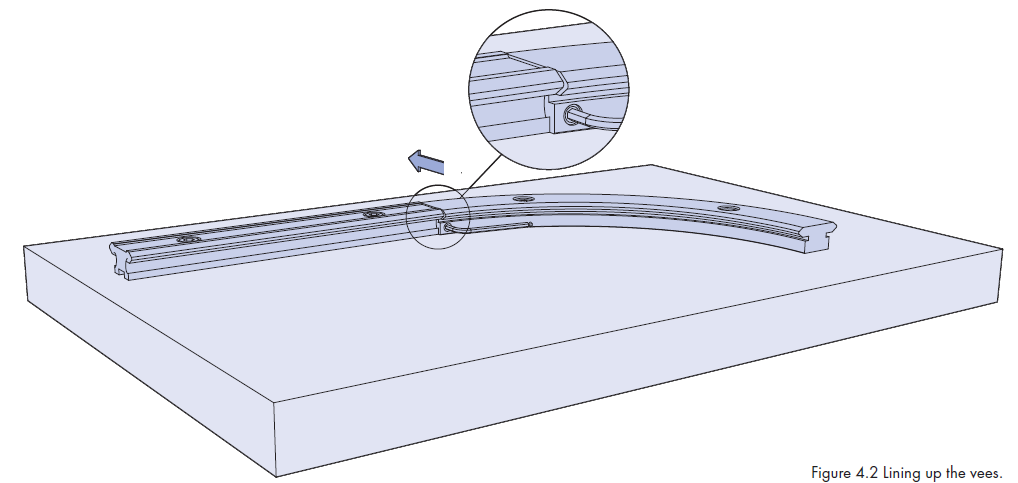

二:安装圆弧段的时候,需要通过接合部的顶丝机构,把圆弧段的两端往外顶,和安装固定好的直线段对齐;注意:是以直线段为基准,让圆弧段去对齐:
