视频中的应用案例，通过同步带把环形导轨上的滑座串联起来，形成小车链；

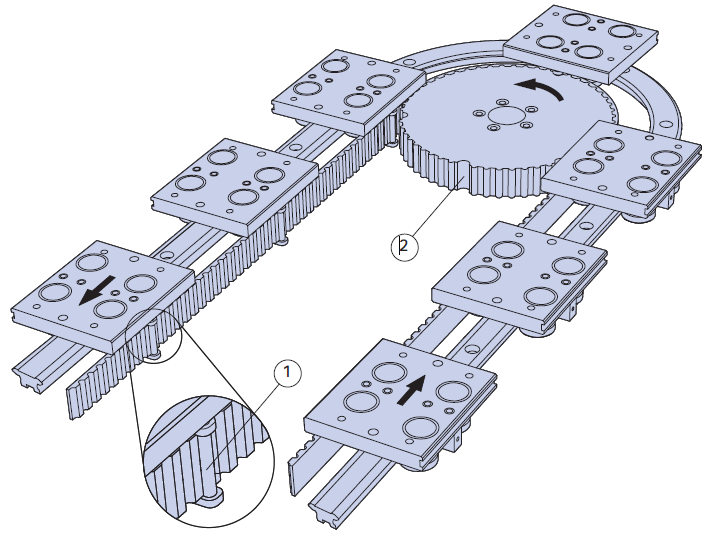

皮带和滑座之间，通过销子（1）进行连接，可传递大的驱动力，故此种连接机构，可实现较高的线速度；同步带轮上还需要加工出相应的槽（2），方便带轮和销子的啮合，并需要考虑到滑座在圆弧段上的向心运动的移动距离，把槽加深。此种连接结构，由于皮带和滑座之间的连接是刚性的，采用伺服电机的话，初次定位后，驱动器的“使能”会抱住电机轴；进行二次定位时，如果初次定位不够准，二次定位机构将有可能通过传动链施加外力，尝试转动电机轴，这样就会报警。建议加装光电式接近开关提高初次定位精度，用两个接近开关，一个作为减速，另一个用来停止,实现初次定位，然后通过二次定位机构实现精定位：在滑座上安装相应的感应触发块，靠近接近开关时，触发信号给控制系统:

采用此种设计时，工位距离的设定是有限制的：比如说和拐弯直径为351mm的环线线配套的同步带轮的节圆周长为810mm；如果节距为10mm，那就是81齿，工位距离必须是10mm的整数倍，而且能整除810mm，所以可供选择的工位距离为：810mm和270mm；如果同步带节距为5mm,那就是162齿，工位距离必须是5mm的整数倍，而且能整除810mm，所以可供选择的工位距离为：810mm，405mm,270mm和135mm；当然也可以选择比840mm大的，不过一般比较少用，因为工位距离太大，会占用太多空间，而且会让节拍过长。

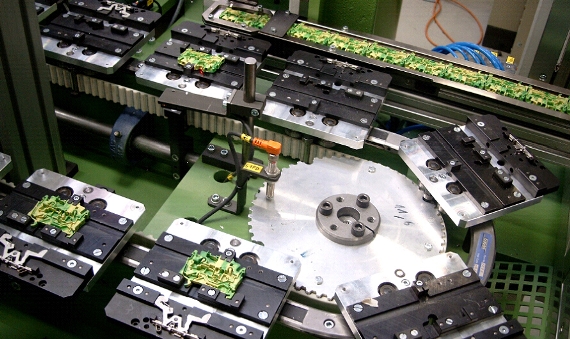

如下为一实际应用案例的照片，应用为电子连接器的自动循环装配线:

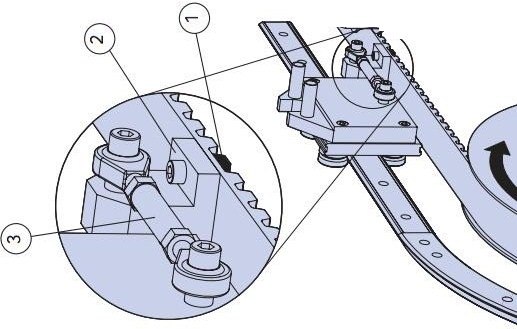

也可采用如下同步带传动方式，此种传动方式特别适用于重载应用，同步带上的相应位置的齿被去掉，然后装上钢齿1，钢齿和同步带加工出通孔，用螺栓把结构件2固定在同步带的背面，再通过连杆3把滑座连接到结构件上，此种传动方式，具有如下特点：
1.只能单向传动：同步带通过连杆拉动滑座。
2.滑座间距只需要是同步带节距的整数倍。
