直线电机/滚轮导轨配套使用,应用于汽车新能源电池的自动化装配 循环输送线/生产流水线中
海普克(HEPCO)的滚轮直线导轨,具有运行平稳,噪音小,可高速运行,可急加减速等优点;和动磁式直线电机配套使用,通过换轨实现工装的循环输送,广泛应用于工厂的自动化设备中:
如下视频中,两根双沿V型导轨平行安装,直线电机位于两根导轨中间,驱动力均衡作用在小车上,可实现高速运行:
上述产品,也可如下图视频配置,上下两根轨道为工作轨道,多个工作动子快速移动,并实现精准定位;左右各有一个短直线电机模块是上下移动的,当工作动子运动到此直线电机模块时,由丝杆传动模组实现上下移栽,移动到上轨道或者下轨道对齐;活动直线电机模块会把工作动子推入上/下工作轨道;通过这种设计,组成循环线体,实现工件/工装的循环/积放/缓冲/回流:
下图视频应用,是在上述视频的应用中加入分流的功能:

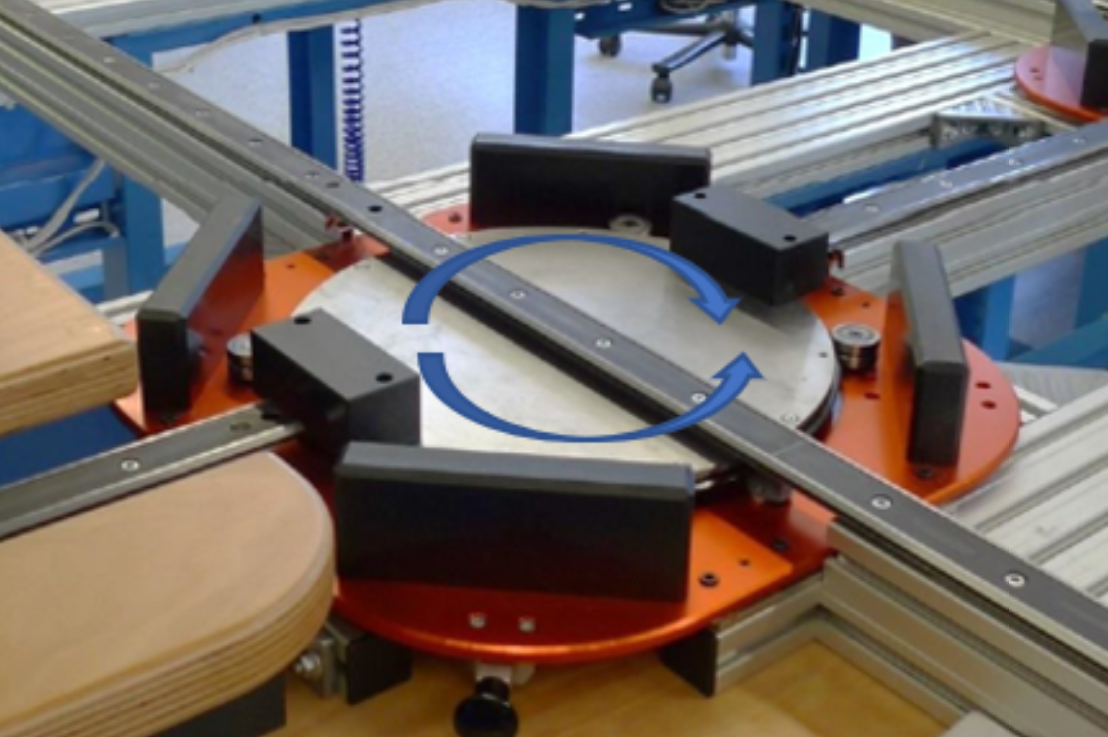

分流功能的实现,原理如下图所示,由分度台实现分流段导轨的90度旋转分度:
